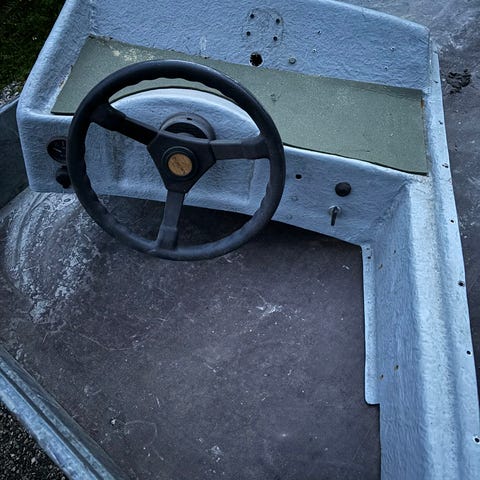

Säädettävä ohjauspulpetti - laita asennus
Myydään240 €
Kuvaus
Ohjauspulpetti on yleismallinen ja sopii useimpiin pienveneisiin.
Ohjauspulpetti on pituus- ja leveyssäädettävä, joka helpottaa veneen ohjausta ja lisää turvallisuutta.
Ominaisuudet
Todella tukeva, ja turvallinen
Mallisuojattu
Helppo ja nopea asennus sekä käyttöönotto
Pulpetin voi tarvittaessa säätää/nostaa veneen laidan päälle tai sisäpuolelle
Pitkäkestoinen hyöty
Sopii lähes kaikkiin venemalleihin
Pituussäätö jonka avulla lyhyt ja pitkä ihminen voi ohjata samaa venettä
Leveyssäätö, jonka avulla veneen painopistettä voi säätää kuorman mukaan
Ohjauspyörän kallistuksen säätö
Tuotteella on EU:n hyödyllisyysmalli
Tekniset ominaisuudet
Kiinnitetään veneen laitaan kahdella M10 pultilla
Poikittainen vaakataso säädetään sopivaksi lyhentämällä rautasahalla pystyssä oleva tukijalka
Kiinnitysreiät valmiina Ultraflex ohjauslaitteelle
Valittavana 600mm sekä 800mm levyinen malli. HUOM! Laitakiinnitysosa lisää tuotteen leveyttä noin 10cm.
600mm malli, ratin minimi etäisyys reunasta = 260mm ja maksimi etäisyys = 480mm. Säätöväli = 220mm.
800mm malli, ratin minimi etäisyys reunasta = 260mm ja maksimi etäisyys = 680mm. Säätöväli = 420mm.
Ratin ohjauskulma: min. 32astetta, max. 43astetta, säätöväli 11astetta.
Etäisyyden (veneen pituussuunta) säätöväli: noin 175mm
Toimitussisältö
1kpl. venepulpetti 600mm / 800mm leveys
Kaikki tarvittavat kiinnitysosat; esim. 13kpl stauffin aluslevy, 4kpl M6-60, 4kpl M6-25, 14kpl M6-50, 22kpl M& nyloc, 9kpl 25mm stauffi. 2kpl iso PE-muovialuslevy, 2kpl. M10-35, 2kpl. M10 korilaatta. Kaikki pultit ja mutterit ovat haponkestäviä Wurth osia.
Ohjainlaitteet tiedot (lisävaruste)
1. OHJAUSRUMPU T67
Iskunkestävästä muovista valmistettu ohjauspesä ja painevaluna valmistettu ohjausratas varmistavat tarkan ja varman ohjattavuuden. Notkea monisäikeinen kaapeli helpottaa asennusta. Soveltuu 2-tahti perämoottoreille alle 55 hv ja pienille uppoumarunkoveneille. Kaapelin pienin taivutussäde 200 mm, ohjauspyörän kierto 2,5 kierrosta, liike 230 mm, työntövoima 120 kg, 1200 N, 40 kW asti, ohjauspyörän halkaisija max 380 mm, EN 29775 Safety standards, Norske Veritaksen hyväksymä T-67 ohjauspesä (musta)
2. OHJAUSKAAPELI M58
Notkea, monisäikeinen ohjauskaapeli, jonka pienin taivutussäde on 200 mm. Kuoren Ø 15 mm, sisävaijeri Ø 5 mm, kierrevaijerin päältä Ø 7,5 mm. ja kaapelin pituus on valittavissa. HUOM! Annettu kaapelin pituus on ~ kuoren mitta C + 56 cm. (katso kuva, eli kaapelin varsinainen mitta on 56cm lyhyempi kuin annettu mitta esim 10 jalkaa)
Tarvittava kaapelin pituus kun käytetään peräpeili- tai moottorikaivokiinnikettä:
mittaa matka ohjausakselin keskeltä moottorin keskipisteeseen kiertäen ohjauskaapelin asennusreittiä. Vähennä 10 cm joka 90° mutkasta = tarvittava kaapelin pituus.
Kaapelin pituus kun kaapelin kuori kiinnitetään moottorin rikiputkeen:
kuten yllä, mutta lisää pituuteen 30 cm.
3. OHJAUSPYÖRÄ V32
Thermoplast-muovia, musta, halkaisija 340 mm.
Huom! Painike, joka näyttää koko kuvauksen on pelkästään visuaalinen.
Lisätietoja
- Kunto
- Uusi
