(Ads1256 24bit analog to digital)
Myydään
ToriDiili
15 €
Toimitus alkaen 2,99 € + ToriDiili-palvelumaksu 2 €
Shoppaile ToriDiilillä kuin verkkokaupassa
ToriDiili on Torin uusi maksu- ja kuljetuspalvelu. Toimituksen jälkeen sinulla on 24 tuntia aikaa tarkastaa tuote ennen kuin rahat siirretään myyjälle.
Tuotteen kuvaus
Kunto: Kuin uusi

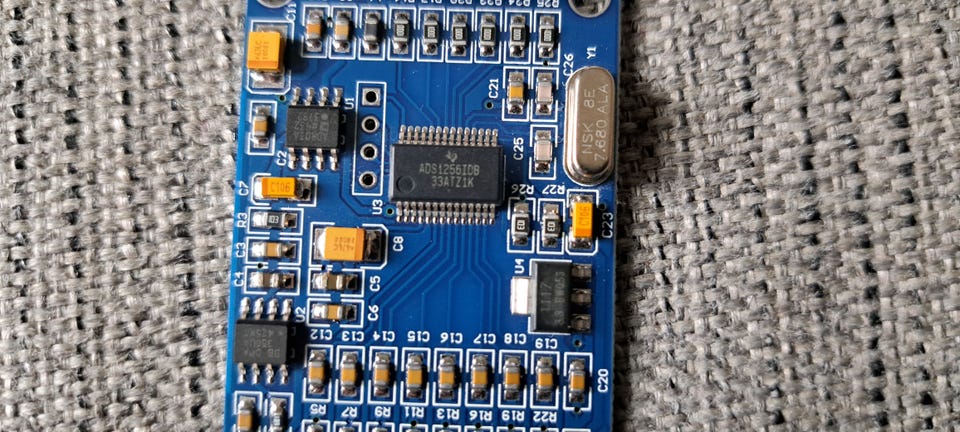

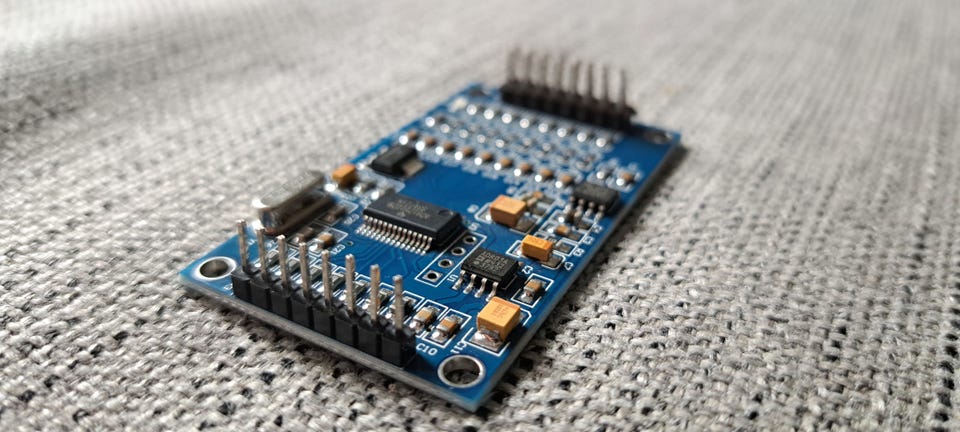

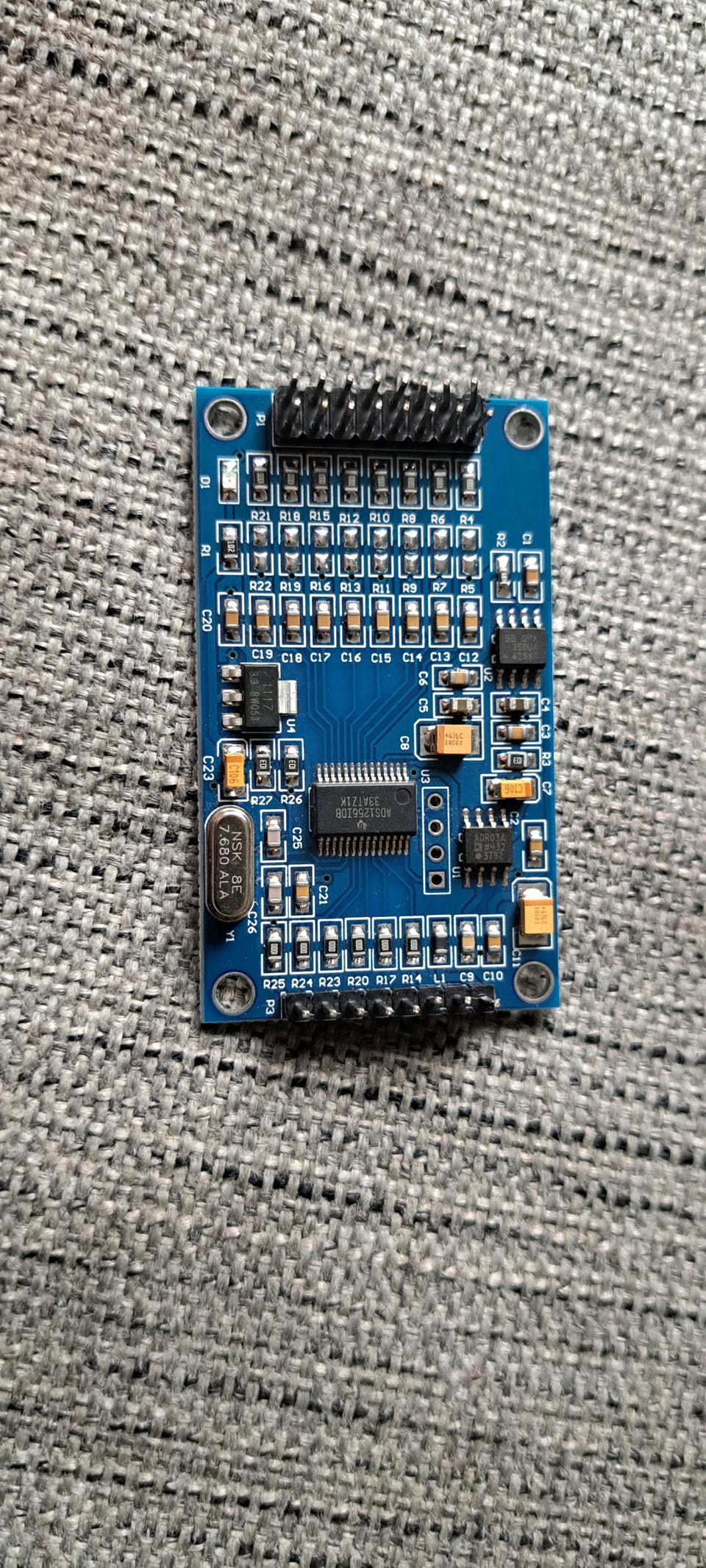

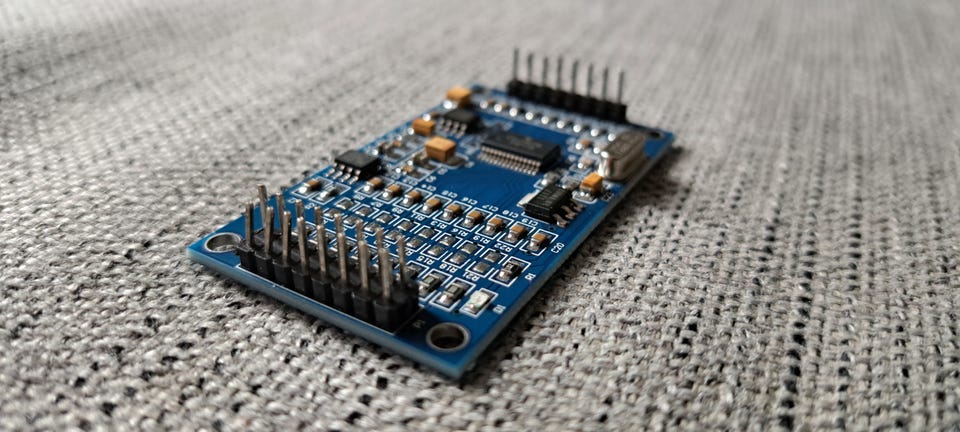

Korkean tarkkuuden ADS1256 24-bittinen 8-kanavainen ADC-datankeruukortti
Yleiskuvaus:
ADS1256 on 8-kanavainen 24-bittinen ADC-moduuli, joka käyttää Texas Instrumentsin ADS1256IDB -piiriä.
Se tarjoaa erittäin pienen virrankulutuksen, korkean tarkkuuden A/D-muunnoksen ja sisältää 2,5 V vertailujännitelähteen.
Moduuli käyttää SPI-liitäntää, tukee jopa 30 ksps (näytteenottotaajuus), ja mahdollistaa sekä yksipäisen (single-ended) että differentiaalisen mittaustavan.
---
Ominaisuudet:
Sisäänrakennettu TI ADS1256IDB korkean tarkkuuden ADC-piiri
Sisäänrakennettu ADR03 2,5 V vertailujännitelähde
Tiedonlähtötaajuus jopa 30 ksps, epälineaarisuus vain ±0,0010 %
Konfiguroitavissa joko 8 yksipäiseksi tuloksi tai 4 differentiaaliseksi tuloksi
Soveltuu enintään 3 V analogisten jännitteiden mittaamiseen
Toimintajännite 5 V
Kortin mitat: 61 × 35 × 11 mm
---

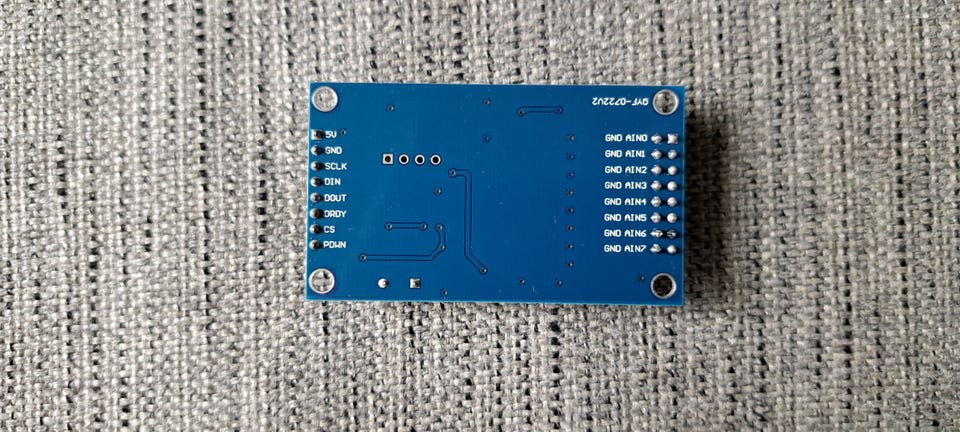

Liitäntöjen kuvaus:
Nasta Kuvaus
5V, GND 5V virtasyöttö
SCLK, DIN, DOUT, CS SPI-väylän liitännät
DRDY Datan valmiussignaali (aktiivinen matala)
PDWN Synkronointi / virrankatkaisu (aktiivinen matala)
AIN0–AIN7 Analogiset tulot; voidaan määrittää 8 yksipäiseksi tai 4 differentiaaliseksi tuloksi. (Mitattavan jännitteen tulee jakaa sama maataso moduulin kanssa.)
---
Huomioitavaa:
Koska ADS1256 toimii 5 V jännitteellä ja mitattava jännite ei saa ylittää käyttöjännitettä yli 2 voltilla,
moduuli soveltuu vain enintään 3 V analogisten jännitteiden mittaamiseen.
---
Testausmenetelmät:
Moduulin mukana toimitetaan esimerkkiohjelmat:
STC15W ja STM32 mikrokontrollereille (8-kanavainen sarjallinen näyttö)
STC89C52 mikrokontrollerille (4-kanavainen 1602 LCD -näyttö)
STC89C52 + 1602 LCD -testausmenetelmä:
1. Kytke 5V ja GND DC 5V virtalähteeseen.
2. Kytke SPI-liitännät seuraavasti:
SCLK → P1.2, DIN → P1.3, DOUT → P1.4, DRDY → P1.5, CS → P1.6
3. Kytke AIN0, AIN1, AIN2, AIN3 kukin 2,5 V:iin.
(Mitattavan jännitteen maataso on yhteinen ADS1256:n kanssa.)
4. LCD-näyttö esittää neljä jännitearvoa:
1., 2. ja 4. mittaus = yksipäiset tulot (AIN0, AIN1, AIN3)
3. mittaus = differentiaalitulo (AIN2 – AIN3)
Näytettävät arvot ovat: 2,5 V, 2,5 V, 0 V, 2,5 V
Huom! Painike, joka näyttää koko kuvauksen on pelkästään visuaalinen.
