Putkivahvistin Uraltone SE/84 Brachycera
Myydään
1 100 €
Myyjä ei ole vielä aktivoinut ToriDiiliä. ToriDiili on Torin uusi maksu- ja kuljetuspalvelu, jolla kotiutat torilöydöt nopeasti ja turvallisesti. Lue lisää
Tuotteen kuvaus
Kunto: Kuin uusi
Nyt pitkän harkinnan jälkeen myynnissä tarkkuudella ja rahaa säästämättä rakennettu aarre. Häiriötön, hyvä-ääninen EL84-putkilla ja 6P15P:llä vieläkin parempi. Tätä ei ollut tarkoitus koskaan myydä mutta muuttunut elämäntilanne johti tähän vaikeaan päätökseen.

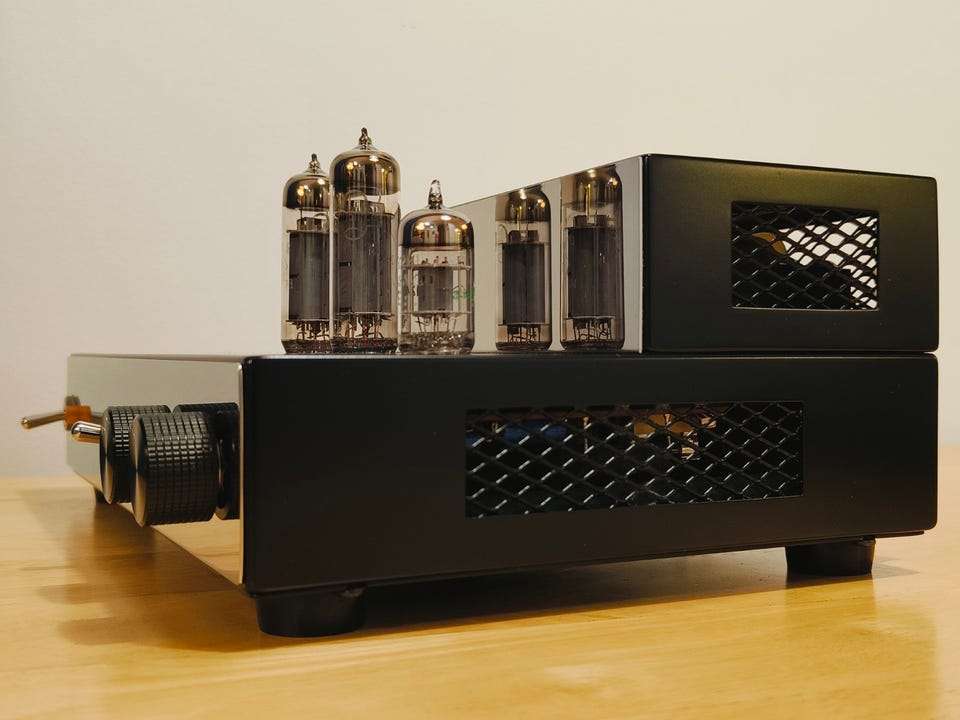

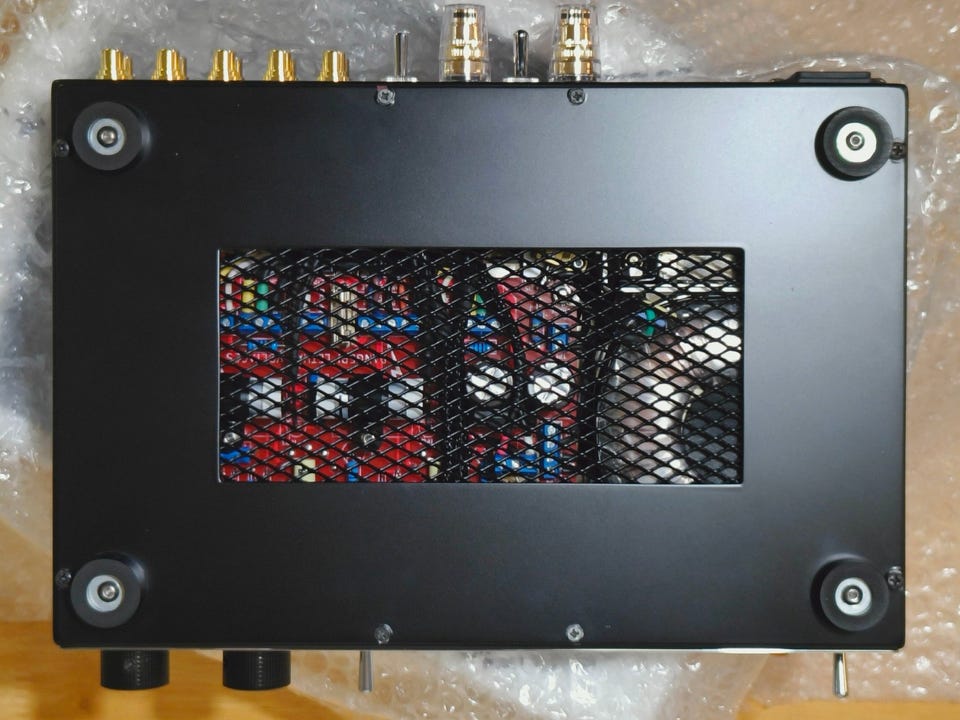

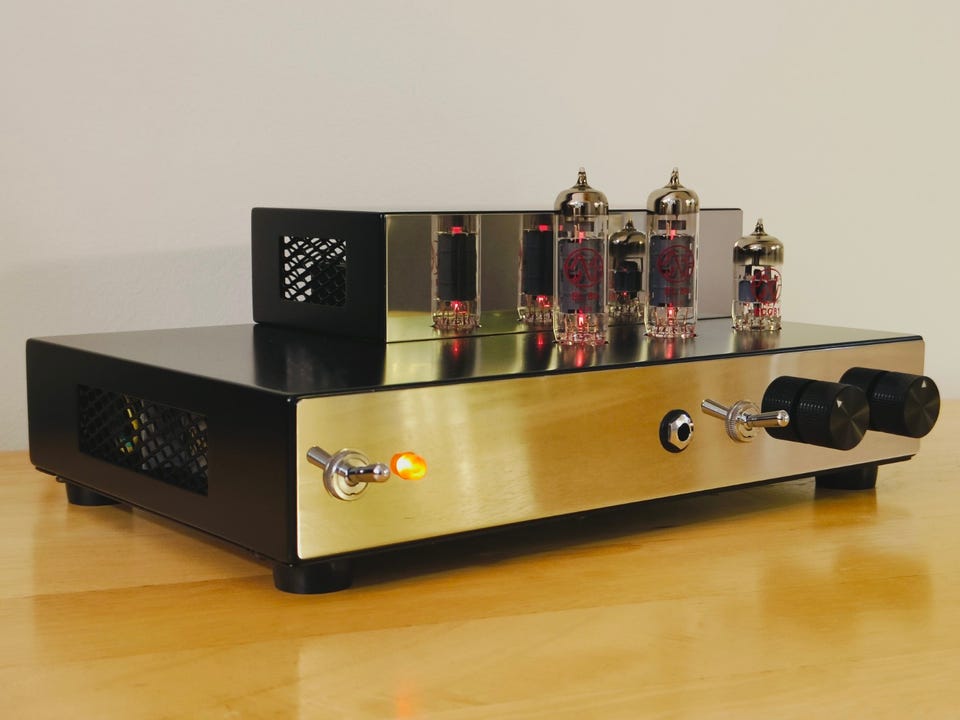

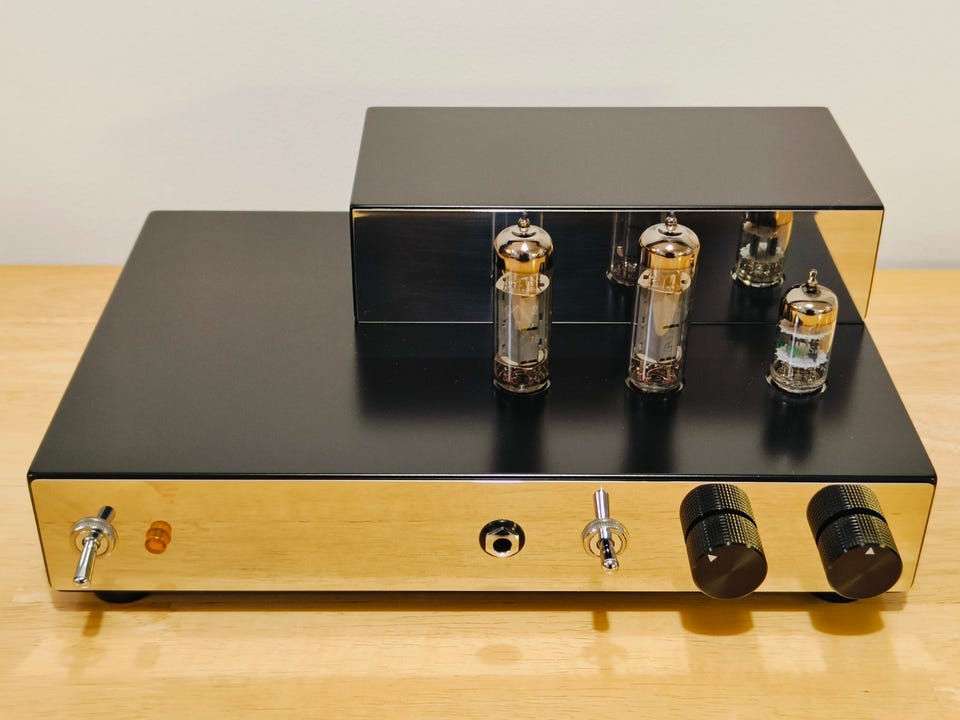

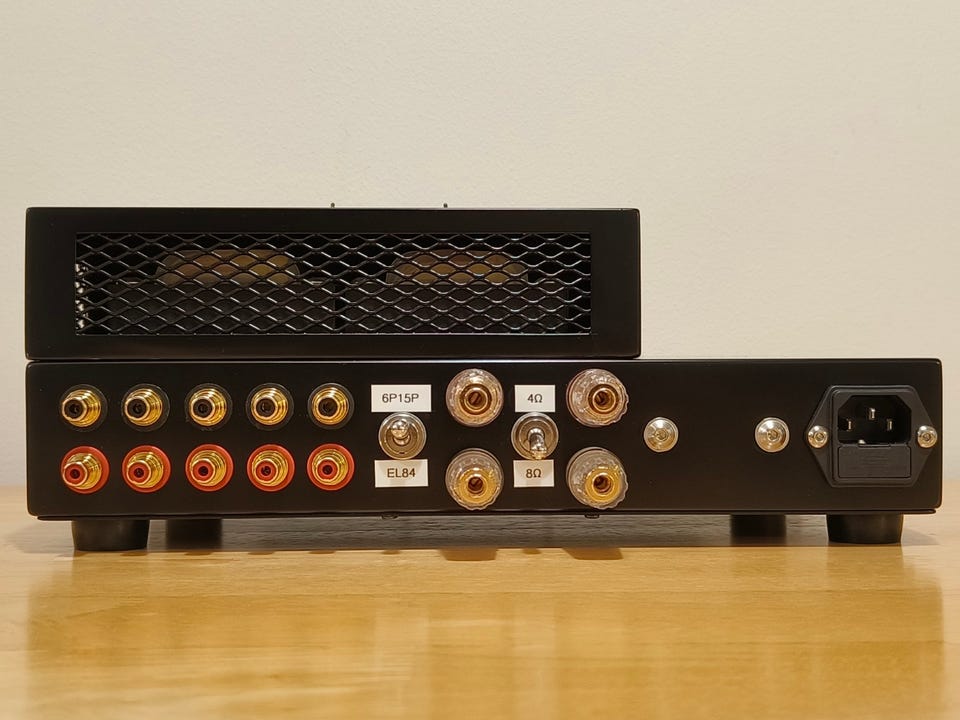

Perustuu Uraltonen rakennussarjan ensimmäiseen versioon työstämättömällä kotelolla. 2-version valmis kotelo ei kelvannut monesta syystä, eniten siinä häiritsi etupaneelin epäsymmetria. Suunnittelin sen uusiksi, samoin takapaneelin. Etupaneelin 3,5 mm sisääntulon jätin pois tarpeettomana mutta lisäsin merkkilampun virralle (joidenkin putkien hehkuminen ei näy auringonpaisteessa, lamppu näkyy paremmin). Takana on viisi sisääntuloa ja vipukytkin kaiutinlähtöjen impedanssin valintaan kaksien plusliittimien sijaan. Toisella kytkimellä valitaan pääteputkien tyypille sopivat katodivastukset, nämä mitoitettu niin että anoditehohäviö on 10W useimmiten mitatulla 233 voltin verkkojännitteellä.

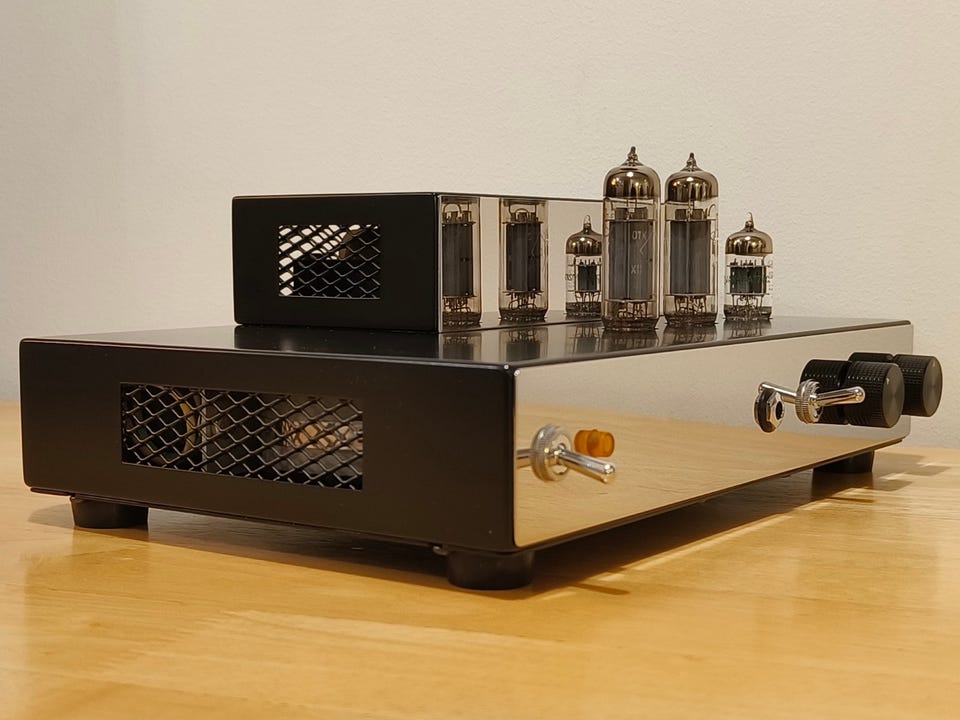

Kotelojen sivut eivät olleet aivan täysin suorat tehtaan jäljiltä mutta ne on hiottu suoriksi. Yläkannet on naputeltu vasaralla ja hiottu suoraksi, kittiä ei ole käytetty. Verkot alumiinia, kiinnitetty vahvalla liimamassalla. Yläkotelossa vahvikkeena L-mallinen pelti (katto/etupuoli). Pohjamaalaus 2-k epoksilla, välihionta, pintamaali 2-k akryyli samettimusta. Etupaneeli ja yläkotelon peili kiillotettua rosteria, korostaa mukavasti putkia. Ruuviton yläkansi vaati kahden erillisen rungon (2 mm rosteria) tekemistä, sisäpuolella myös takapaneelissa rosterilevy vahvikkeena.

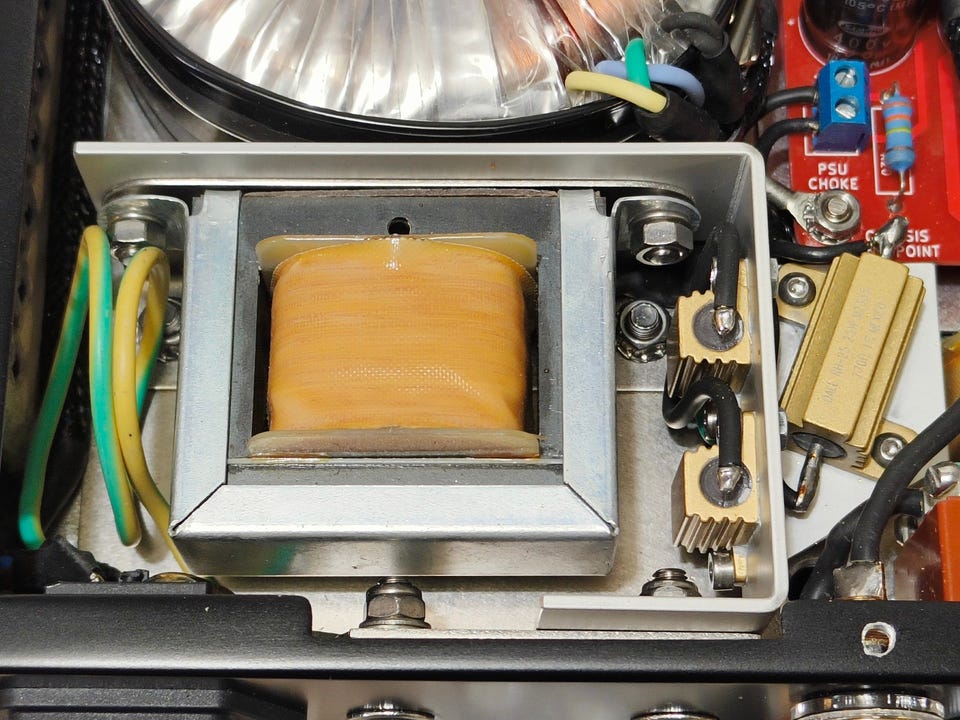

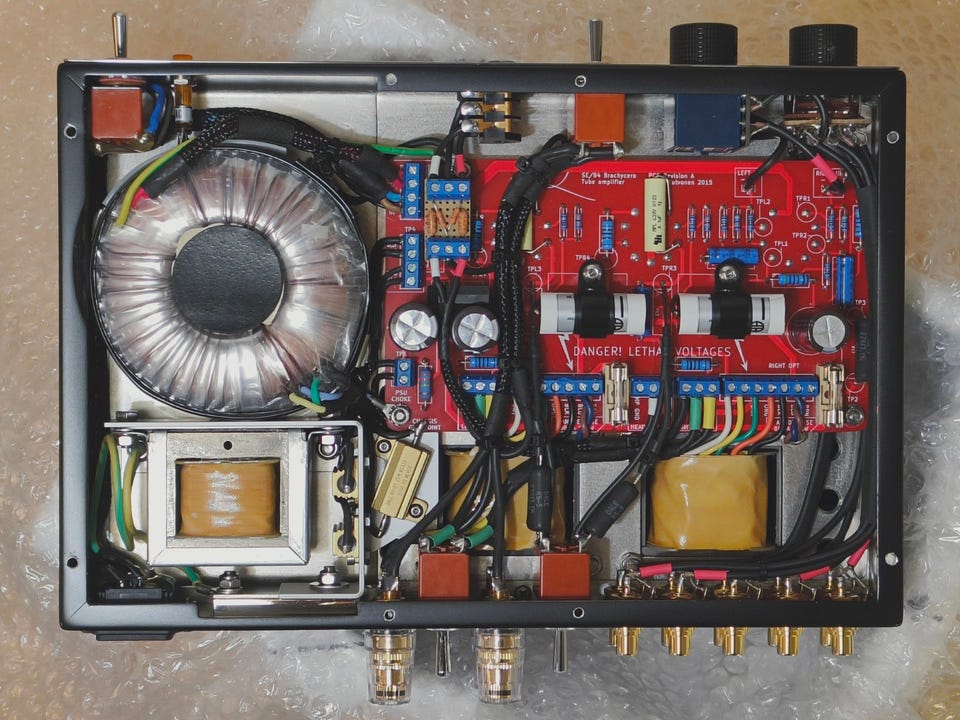

Kaikki muutokset söi sisätilaa ja johti tarkkaan osien sijoitteluun. Tilanpuutteen takia virtaliittimen, virta- ja kaiuttimien mykistyskytkimen liittimiä taivutettu. Virtaliittimessä ja -kytkimessä lisänä epoksiliimaa jännitesuojauksena. Virtakytkimen ja merkkivalon kohdalla muuntajan kyljessä muovilevy lisäeristeenä. Muuntajan ympärillä Don Audion häiriösuoja (maadoitettu runkoon) häiriöttömyyttä parantamassa. Tilanpuutteen takia verkkomuuntajan reikä on valettu umpeen epoksiliimalla, kiinnitys upotetulla ruuvilla (kumilevyn alla) korkeammalle tulevan kiinnityslevyn sijaan.
Indel verkkomuuntajan toisiojännitteet on yleisesti koholla mutta ongelma on ratkaistu laippavastuksilla: 270 ohm (1%) ja hehkuille 2 x 0,15 ohm (1%). Nyt käyttöjännite kuristimen jälkeen TP2, etuasteen käyttöjännite TP3 ja hehkujännite TP4 on suunnittelijan antamissa toleransseissa.
Sisääntulojen kaapelit koaksiaalikaapelia, suojavaipat yhdistetty tähtimäisesti valintakytkimen ympärillä olevaan piirilevyyn. Kaapelien ruuviliitoksissa kaapeleissa pääteholkit. Piirilevyllä on korokehylsyt alkuperäisiä suurempien Miflex kuparikondensaattorien kiinnitykseen. Pääteputkien katodivastukset Vishay Dale RS-sarjaa (1%), samoin etuasteen jännitteen vastus R17. 6P15P-pääteputkille Hazen mod eli katodijännite viedään kondensaattorilla jarruhilalle, ei vaikuta EL84 putkien käyttöön. Kuulokkeita varten on Vishay Dale CPF-sarjan metallikalvovastuksilla toteutettu -11,7dB vaimennus, vähentää hurinaa ja rajoittaa sopivasti tehoa tehden äänenvoimakkuuspotikan käyttöalueen laajemmaksi. Ilman vaimennusta äänenvoimakkuus on todella kova jo kello 9:ssä. Kuulokeliitin on alkuperäisestä poiketen kullatuilla kontakteilla. Putkien kannat ei ole kullatut koska kullattupinnisten putkien valikoima on hyvin pieni. Kaikki juotokset on tehty lyijyllisellä tinalla (320 asteessa) toimintavarmuuden maksimoiseksi.
VIRALLINEN VAROITUS: Koska omavalmiste niin lain mukaan myyn epäkuntoisena/varaosiksi, mukana ei tule virtajohtoa. Laitteen käyttö ostajan omalla vastuulla ja VAIN SUOJAMAADOITETTUUN PISTORASIAAN LIITETTYNÄ. Vähemmän virallisesti: Huolella rakennettu putkivahvistin on turvallisempi kuin juosten kustu kiinalainen vastine, China Export-tarra ei takaa 100% turvallisuutta.
kotelot Hammond 1444-22 ja 1444-10
pohjalevy Hammond 1434-22
kotelon jalat Banzai Music RFX-2515
verkkomuuntaja Indel TSTL 120/001
verkkomuuntajan häiriösuoja Don Audio trafo shield
kuristin Hammond 157M
päätemuuntajat Hammond 125DSE
virtaliitin Schurter 6200
merkkilamppu Banzai Music MI-NI-2YL
RCA-liittimet REAN NYS367
kaiutinliittimet Uraltone 435-BP-5-PC-RED-G ja 435-BP-5-PC-BLACK-G
kuulokeliitin Cliff CL1323A
vipukytkimet NKK S6A
sisääntulon valitsin Alpha SR2511F-0205-19R0B-E9-S
äänenvoimakkuuspotentiometri Alps "sininen" RK27112A00AK + UralTone Alps RK27-piirilevy
nupit Banzai Music Indira
putkikannat Belton VT9-PT
sisääntulojen kaapeli CEAM RG174U
kuulokevaimennuksen vastukset Vishay Dale CPF26R1900FKB14 ja CPF12R2100FKB14
toisiojännitteen rajoitusvastus Vishay Dale RH025270R0FC02
hehkujännitteen rajoitusvastukset Vishay Dale RH010R1500FC02
katodivastukset Vishay Dale RS005330R0FE12 ja RS005270R0FE12
etuasteen vastus R17 Vishay Dale RS00522K00FB12
6P15P-pääteputkien Hazen mod kondensaattorit Icel MPL 0,1µF 1% 630V
pääteputkien kytkentäkondensaattorit Miflex KFPM-01 0,1µF 2% 600V
Lisätietoja https://uraltone.com/blog/putkivahvistinrakennusohje-se-84-karpanen/

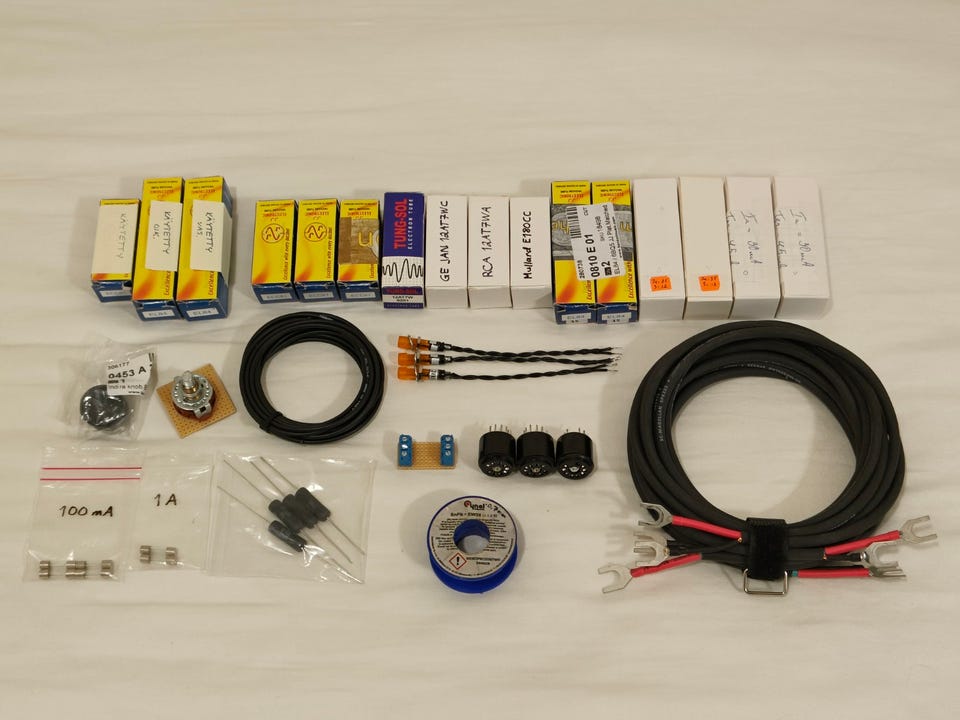

Mukana tuleva putket:
käytetty setti JJ ECC81 ja JJ EL84
käytetty setti GE JAN 12AT7WC ja Reflektor 6P15P-EV
sekä koekäytetyt:
JJ ECC81 3 kpl
Tung-Sol 12AT7W
GE JAN 12AT7WC
RCA 12AT7WA
Mullard E180CC
JJ EL84 2 kpl
Reflektor 6P15P-EV 4 kpl

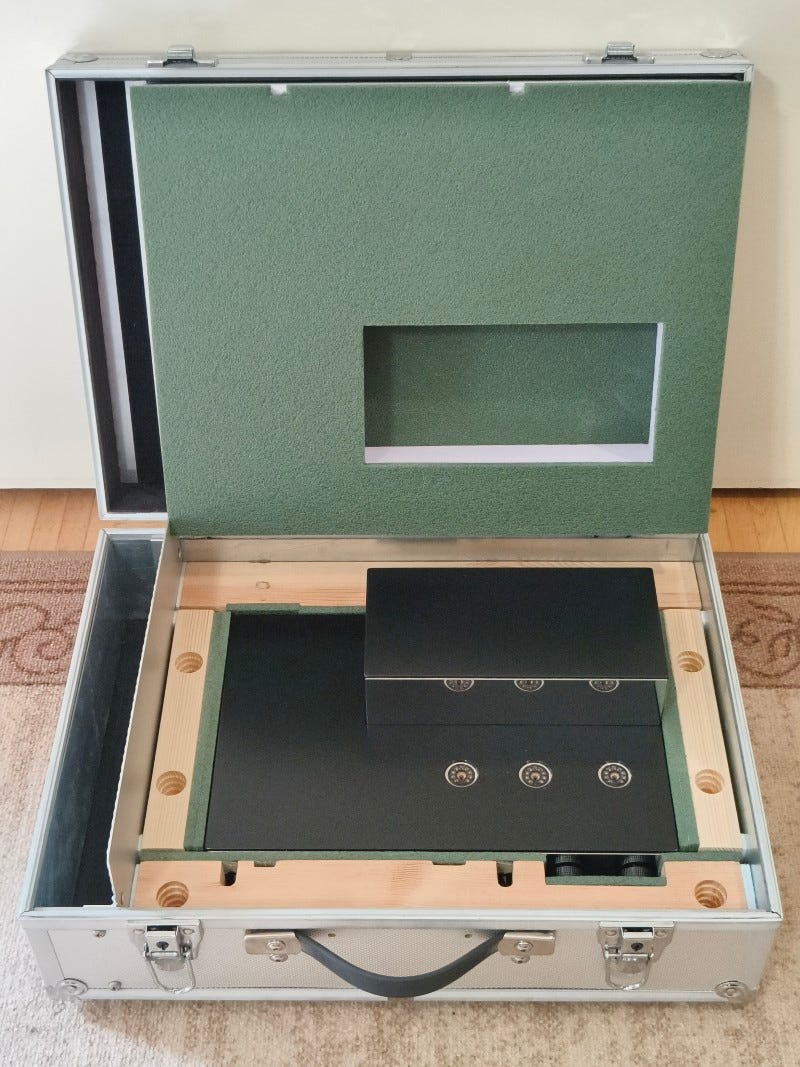

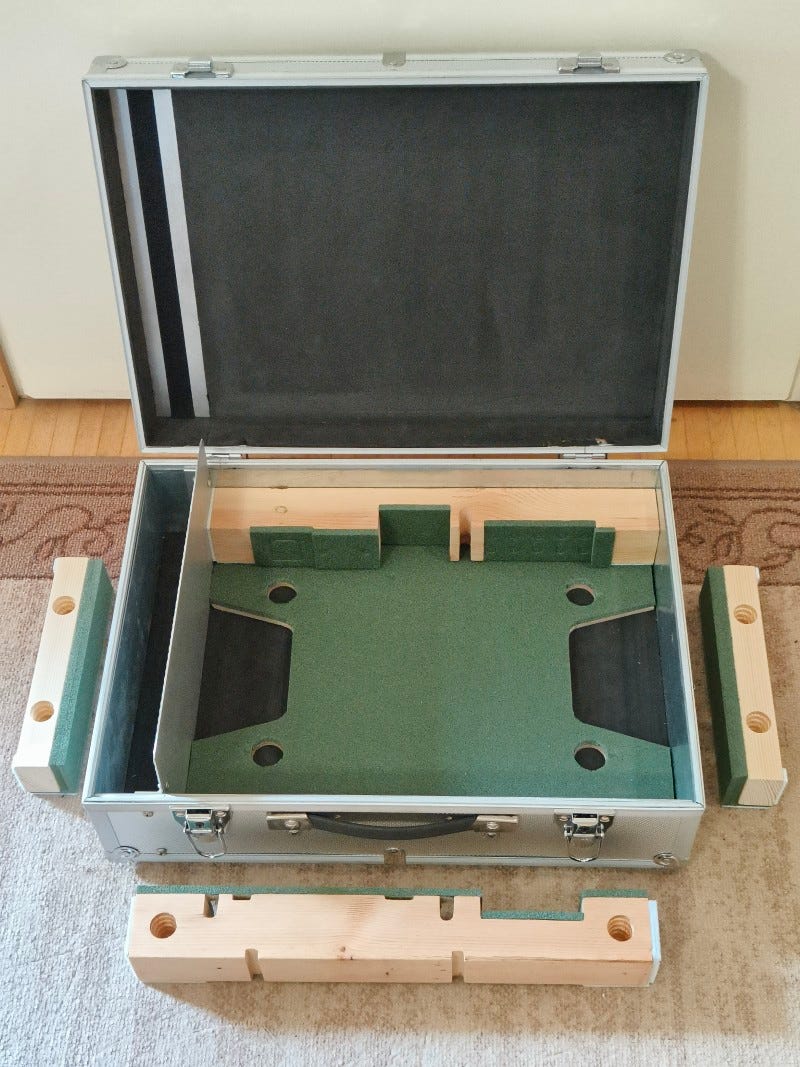

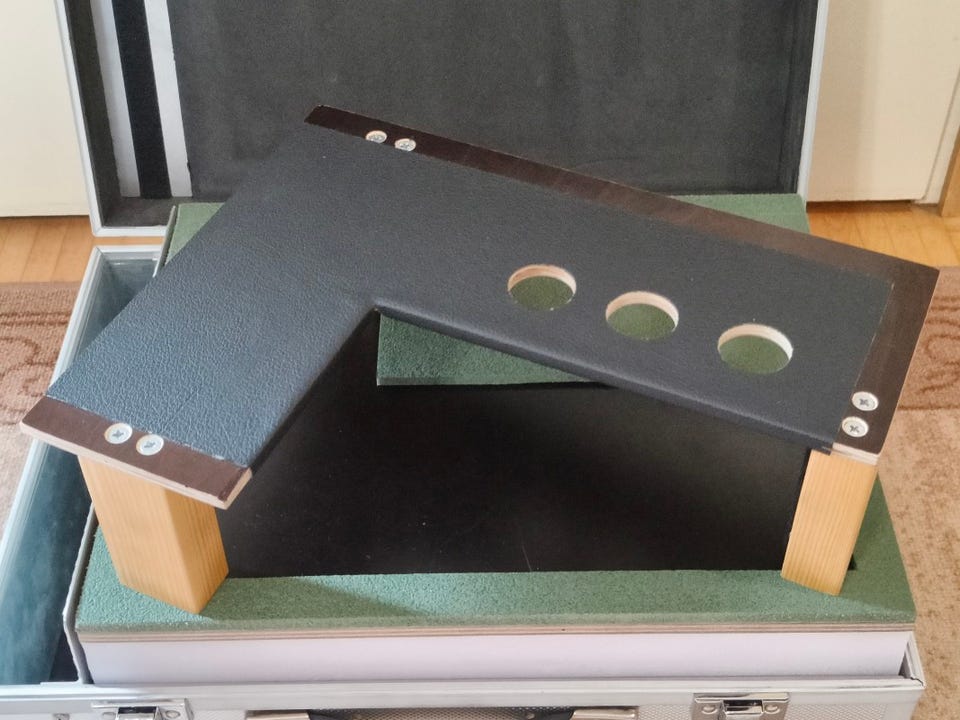

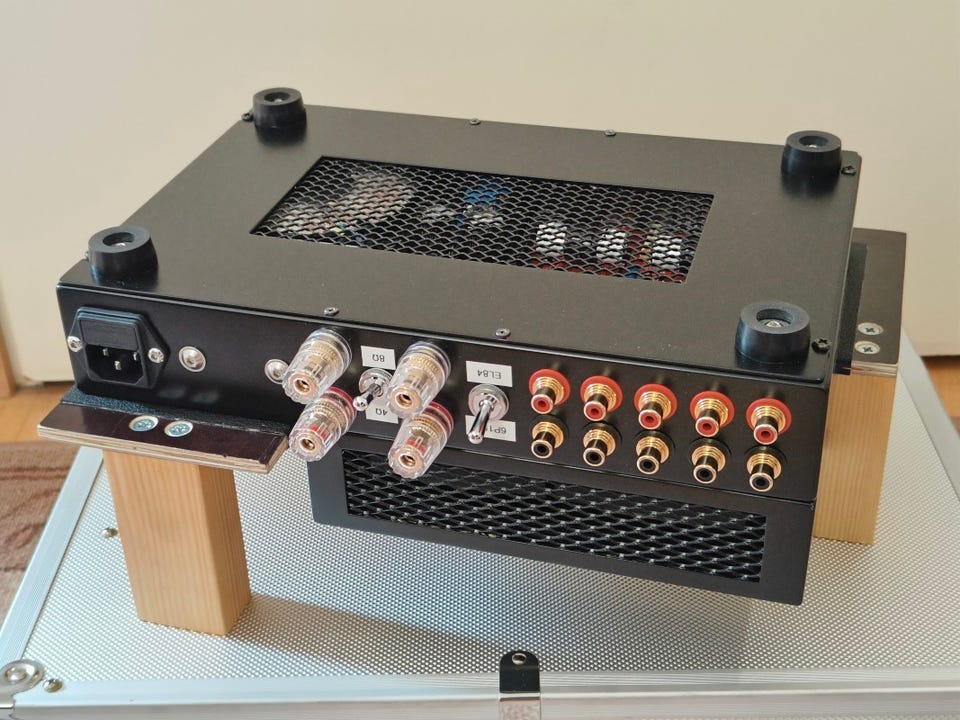

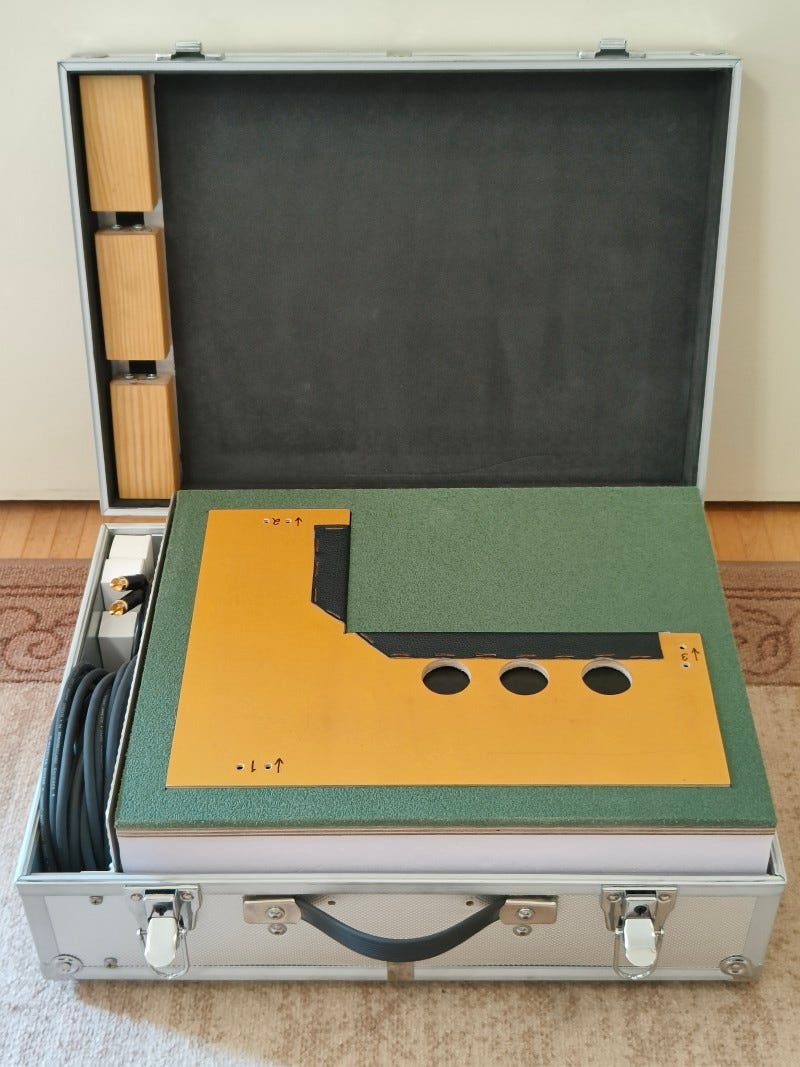

Mukana tulee vain tähän vahvistimeen sopivat kuljetuslaukku ja huoltopukki, muistitikulla tietoja + ohjeita sekä seuraavat varaosat:
nuppi
sisääntulon valitsin
RG174 kaapelia 3,5 m
merkkilamput johtoineen 3 kpl
sulakkeita
240 ja 300 ohmin katodivastukset
piirilevy liittimillä kuulokevaimennuksen rakenteluun tai vaimennuksen poistoon
socket savers 3 kpl
lyijytöntä tinaa
Lisäksi Sommer Cable Magellan 2,5 mm² kaiutinkaapelit (3 m) haarukkaliittimillä ja Tasker RG-58 RCA-kaapelit REAN NYS 352BG liittimillä (pituus valittavissa 30-100 cm).
Hinta voi tuntua kalliilta mutta mitä maksaa yhtä hyvin tehty vastaava uusi vahvistin? Mukana tulevia putkia ei hanki 300 eurolla. Mielellään nouto Heinola kk tai lähetys ostajan vastuulla. EI TORIDIILIÄ!
