CNC-jyrsin projektiksi
Myydään
475 €
Myyjä ei ole vielä aktivoinut ToriDiiliä. ToriDiili on Torin uusi maksu- ja kuljetuspalvelu, jolla kotiutat torilöydöt nopeasti ja turvallisesti. Lue lisää
Tuotteen kuvaus
Kunto: Hyvä

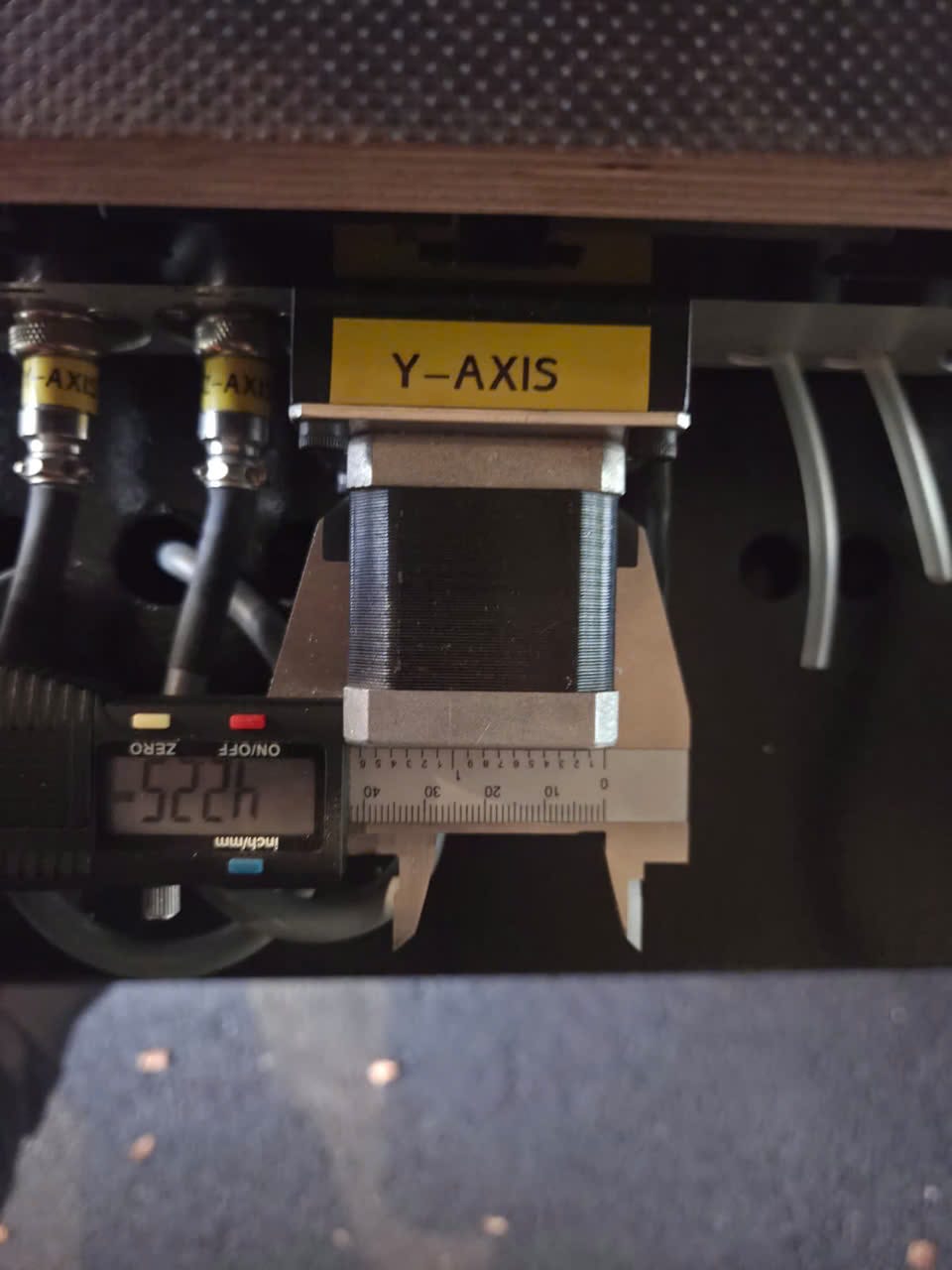

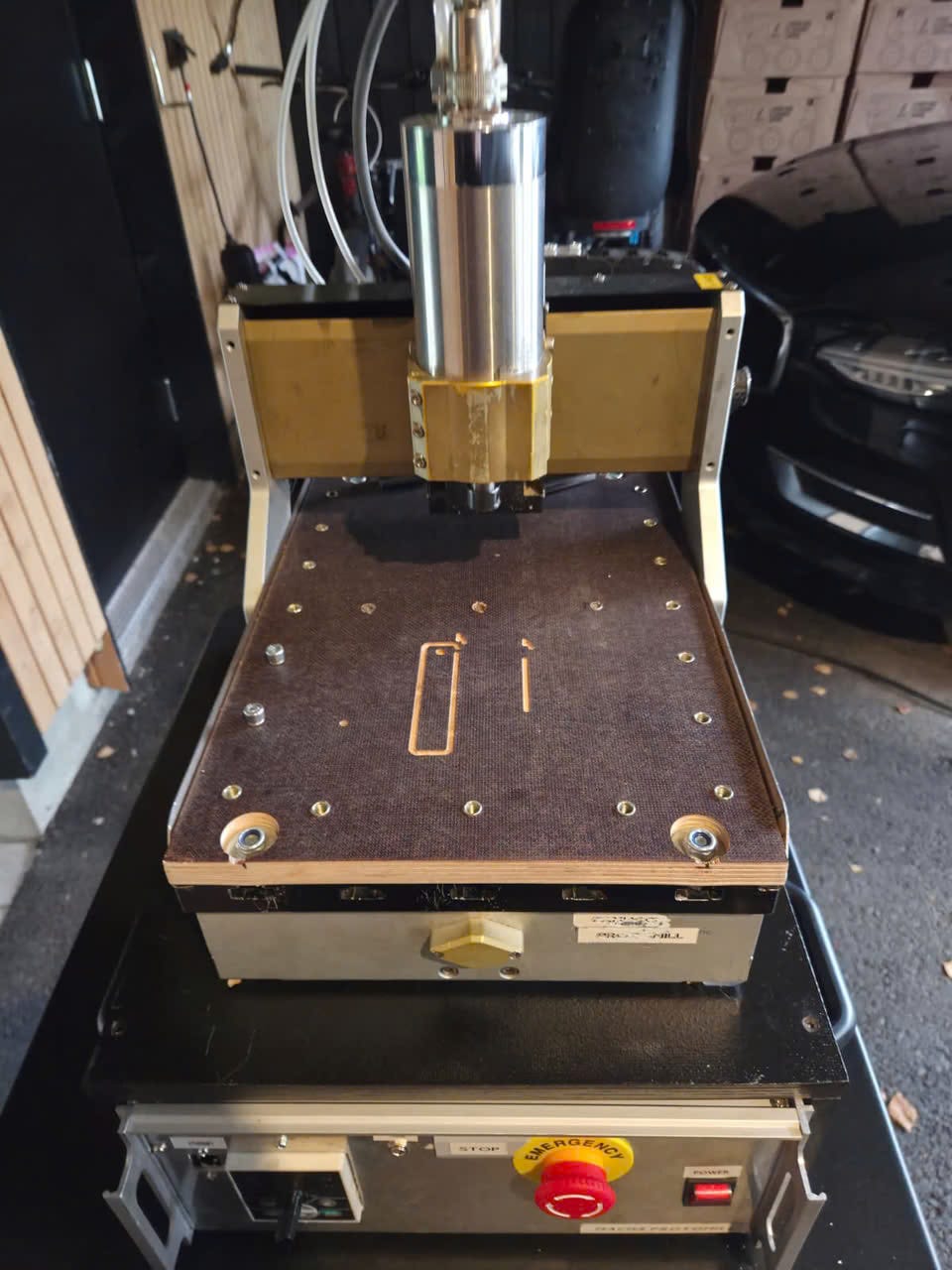

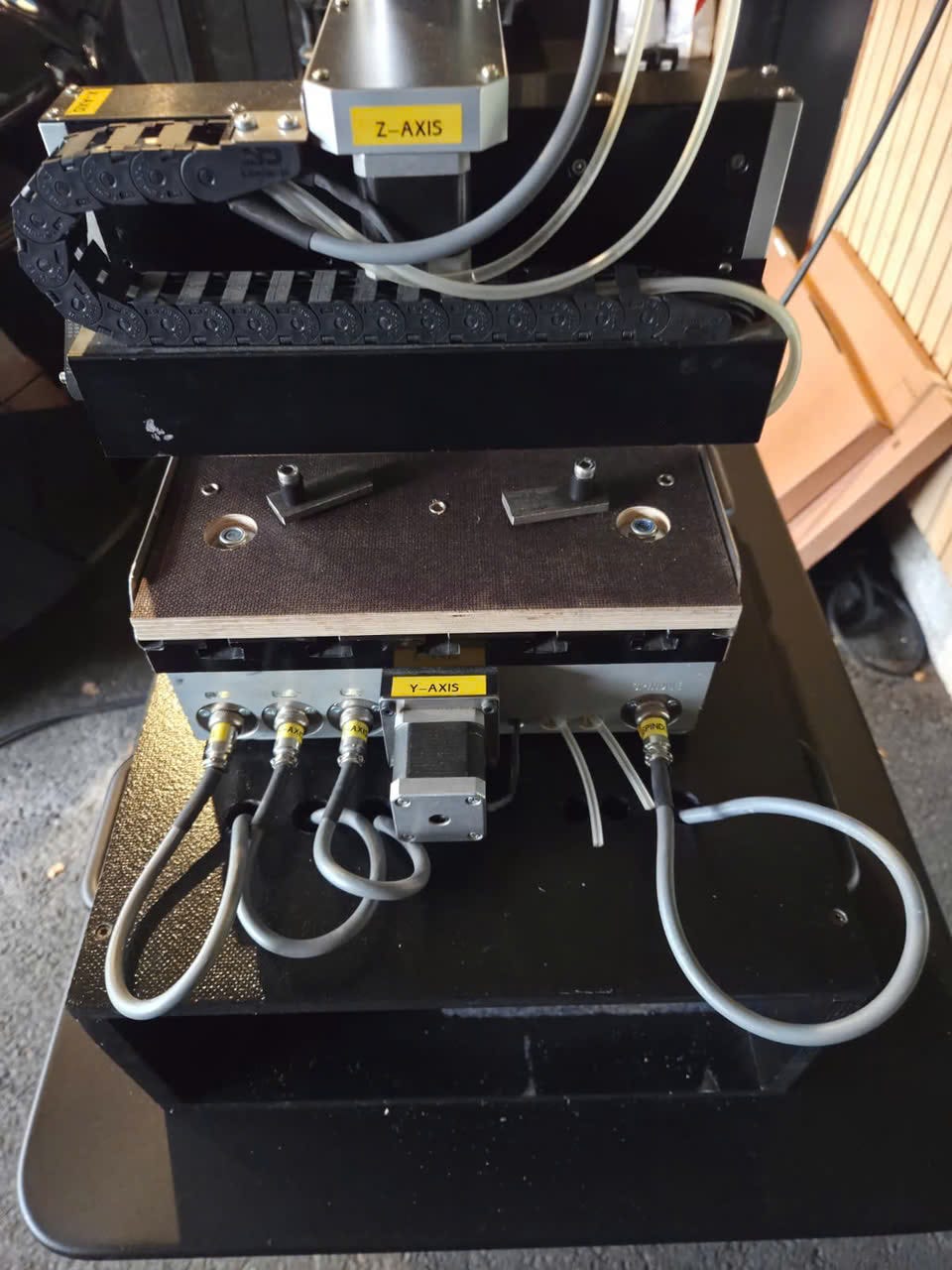

Myydään kolmiakselinen CNC-jyrsin, joka tarjoaa hyvän ja jämäkän aihion pienikokoisen jyrsinkoneen rakentamiseen ja jatkokehitykseen. Koneessa on alumiinirunko, kuularuuvit ja NEMA 17 -askelmoottorit. Mekaniikka on tukeva, eikä siinä ole havaittavaa kulumisesta johtuvaa välystä.

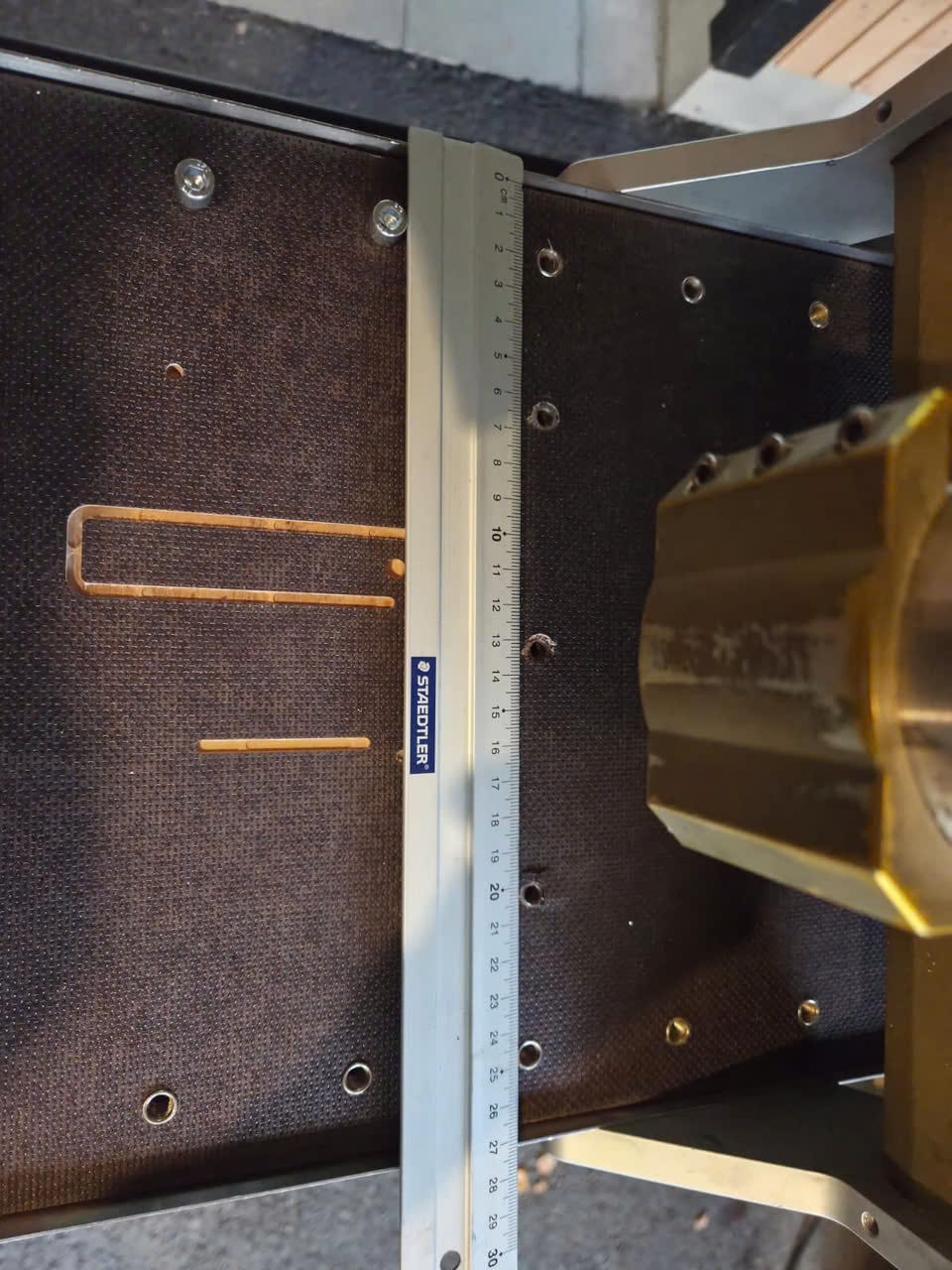

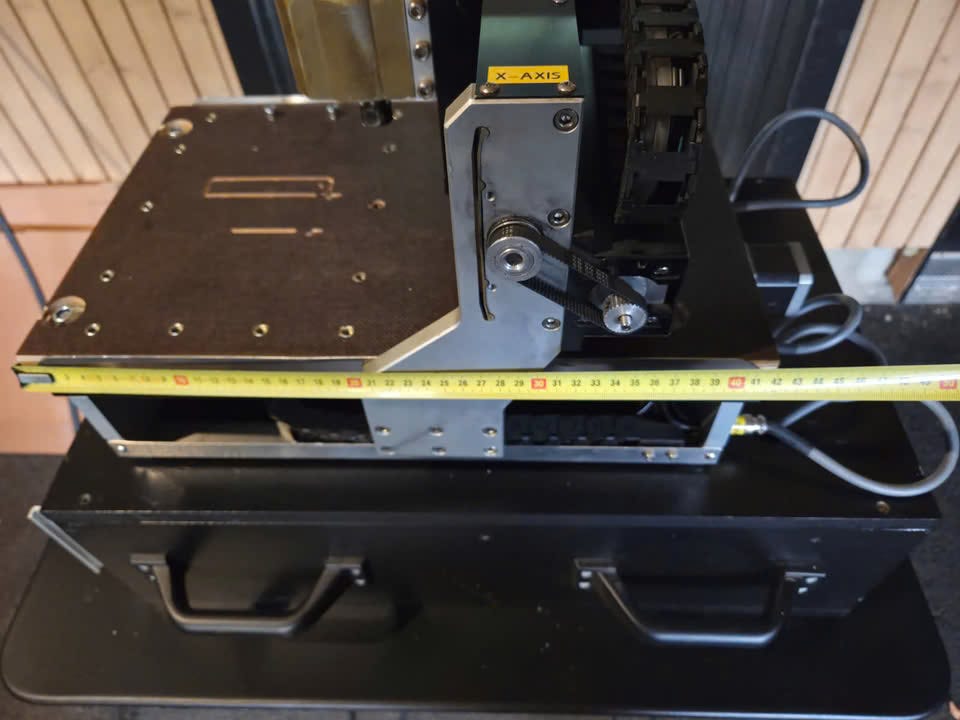

Työskentelyalue:
X 200 mm
Y 300 mm
Z 60 mm

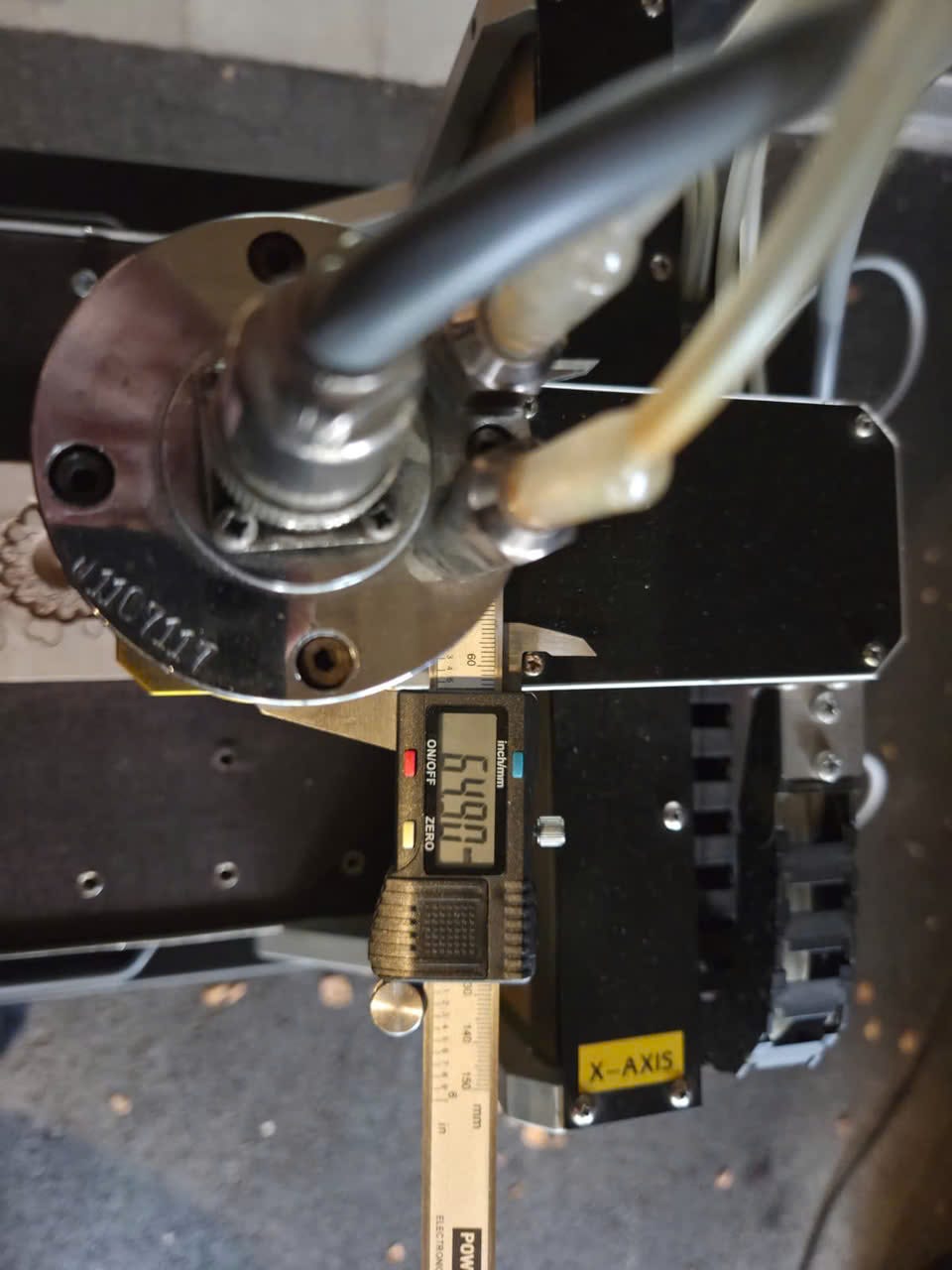

Karalla on oma 1 hv invertteri. Karaa voidaan ohjata Mach3-ohjelmistolla tai manuaalisesti etupaneelista. Karassa on nestejäähdytysliitännät, mutta pumppua, säiliötä ja letkuja ei ole asennettu. Karaa on käytetty ilman jäähdytystä ainoastaan lyhyitä jaksoja.

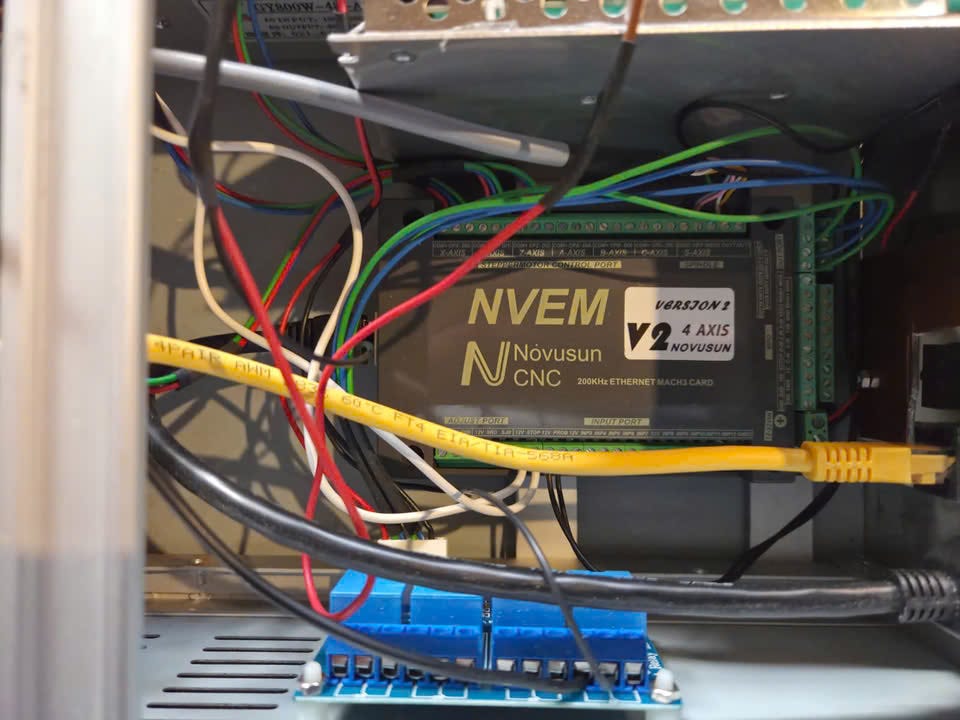

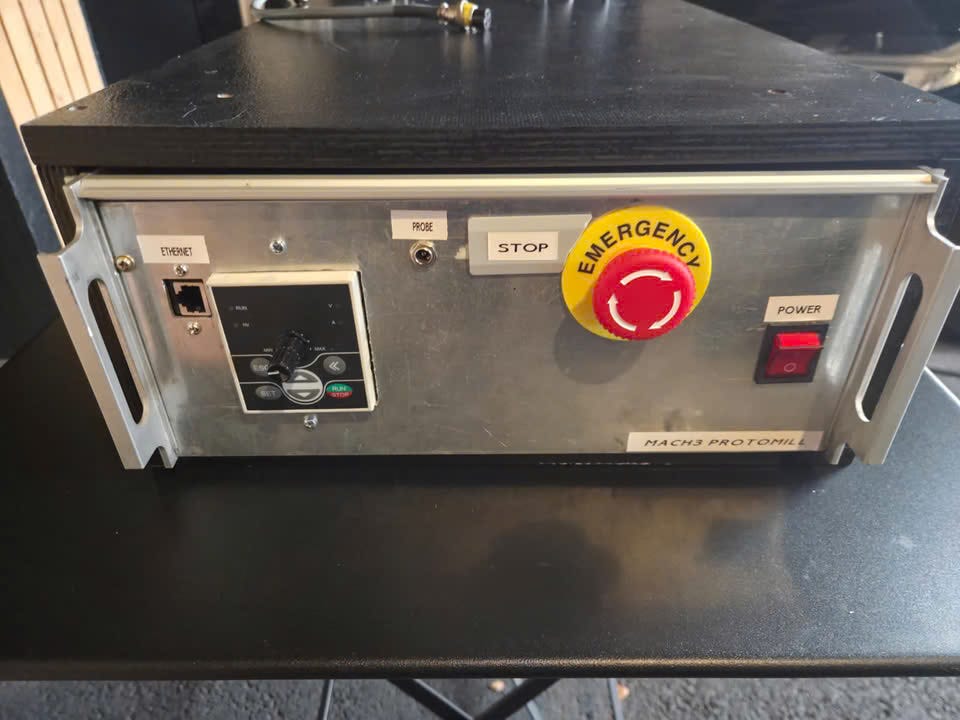

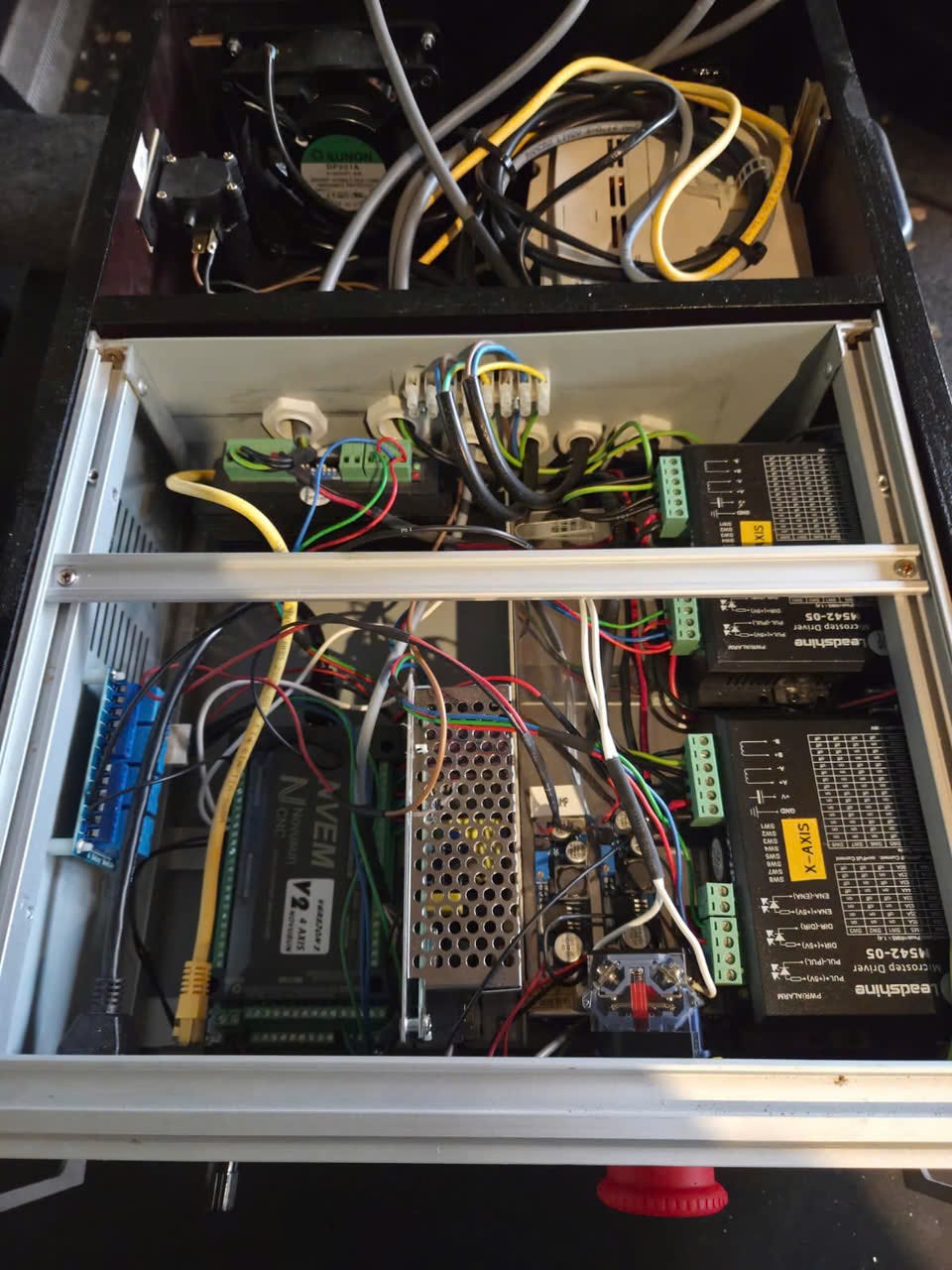

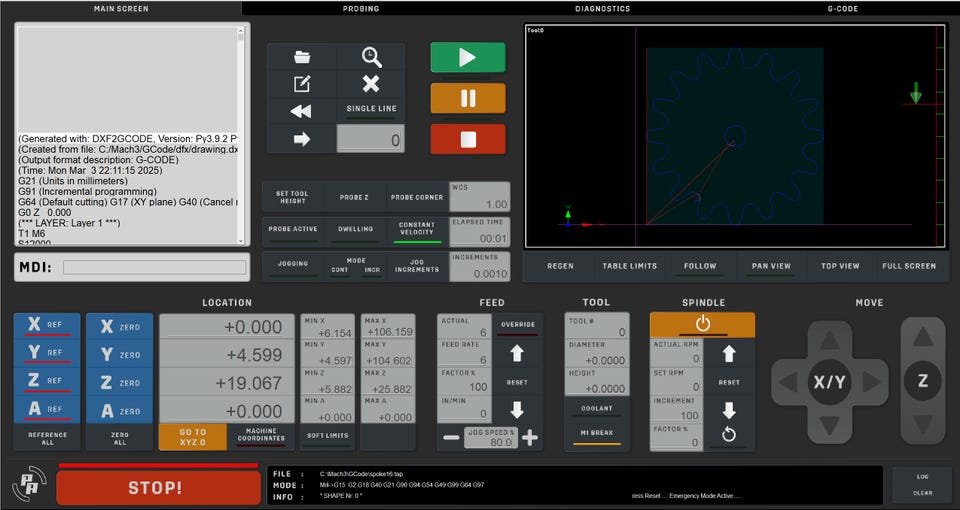

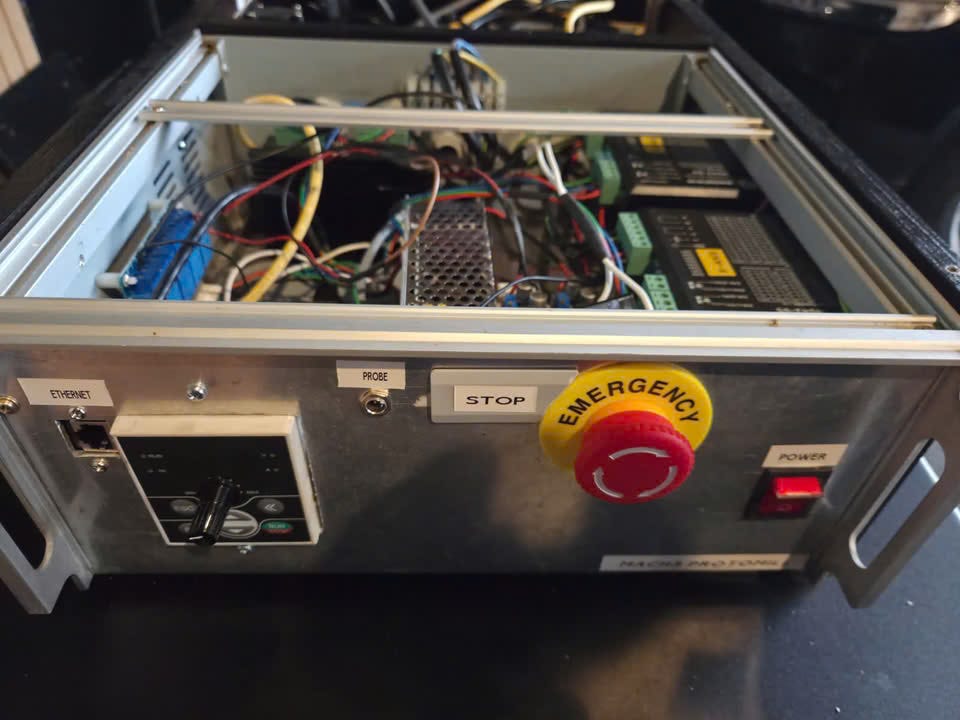

Ohjaus tapahtuu Mach3-ohjelmalla Ethernet-yhteyden kautta. Ohjainkorttina on neljän akselin Novusun CNC NVEM V2. Etupaneelin Ethernet-liittimessä on kosketushäiriö, ja mukaan tulee uusi 30 cm RJ45-kaapeli paneeliliittimellä.

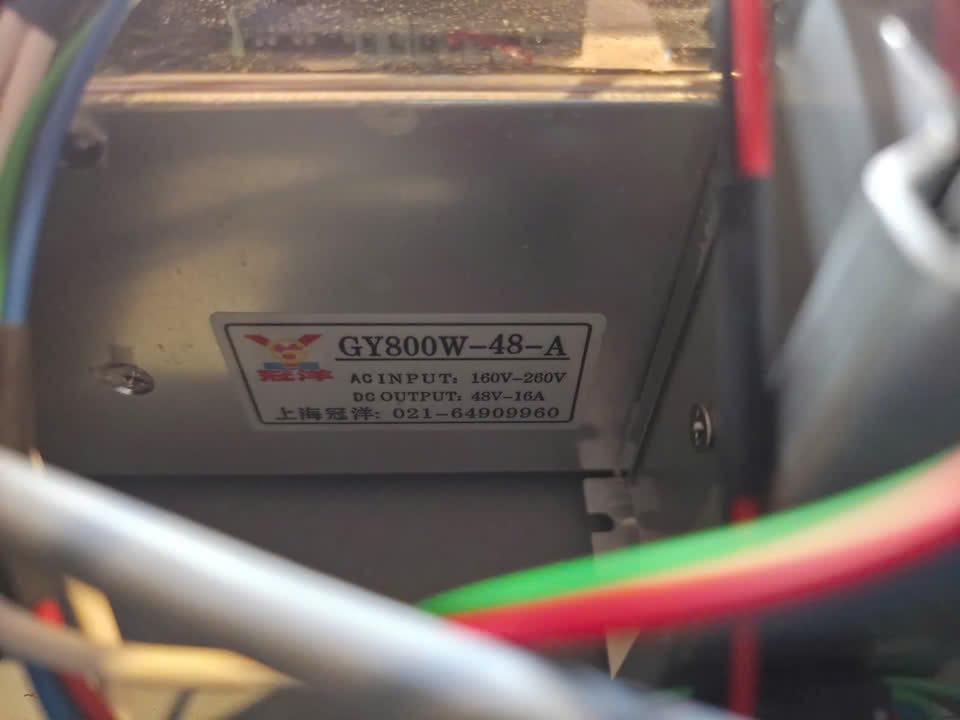

Koneessa on kaksi hakkurivirtalähdettä: 800 W virtalähde askelmoottoreille ja pienempi virtalähde ohjauselektroniikalle. Ohjainkorttiin liitetyllä relekortilla voidaan ohjata esimerkiksi puruimuria tai nestejäähdytystä. Koneessa on myös probe-liitäntä terän pituuden kalibrointia varten.

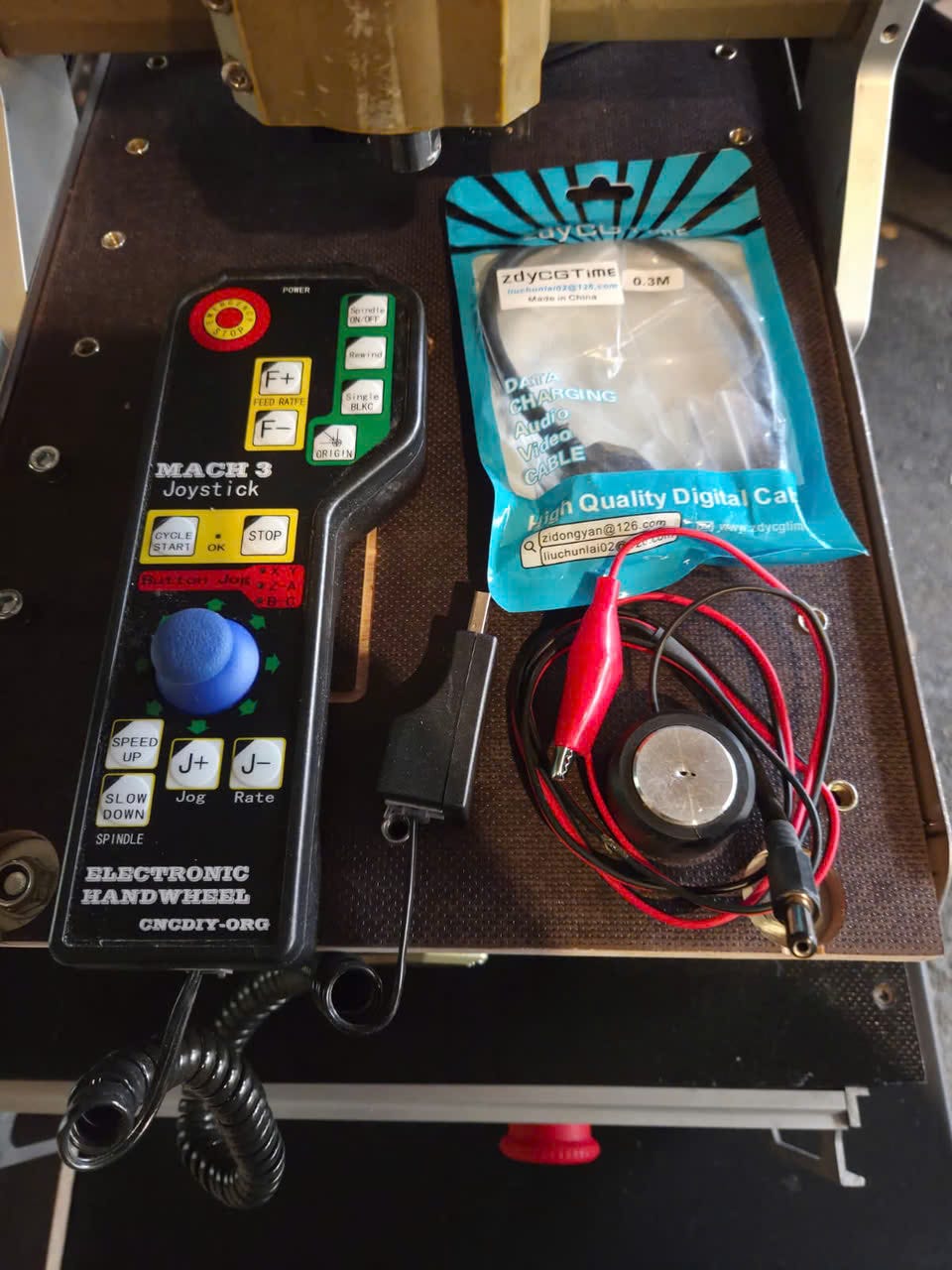

Mukaan:
Mach3-yhteensopiva käsiohjain
terän pituusanturi, joka on saanut osumaa

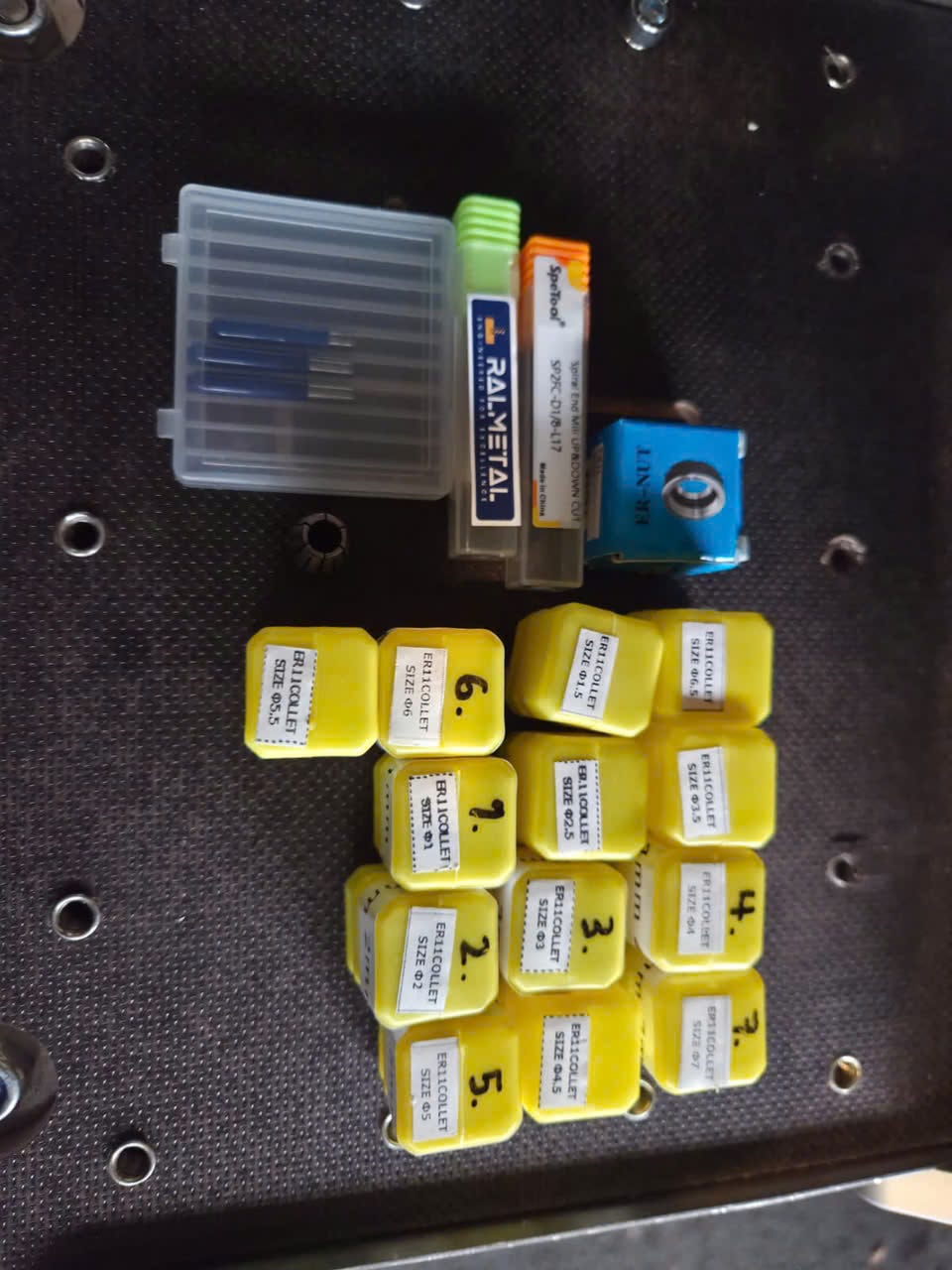

ER11-holkkisarja
joitakin jyrsintappeja testaamista varten
uusi RJ45-paneeliliitinkaapeli
Mach3 asennustiedostot muistitikulla

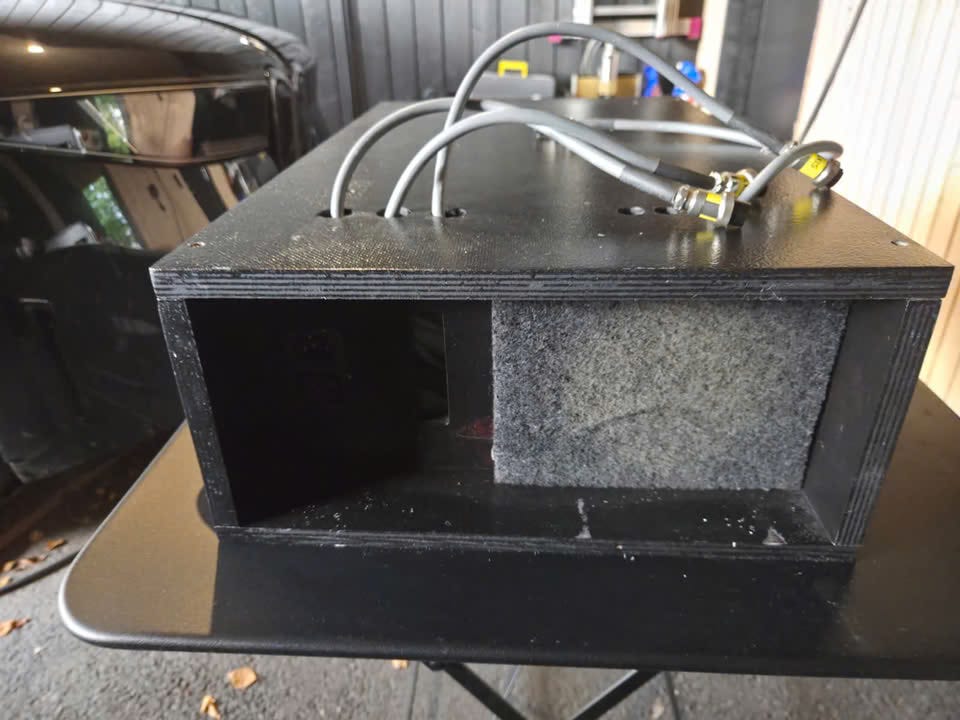

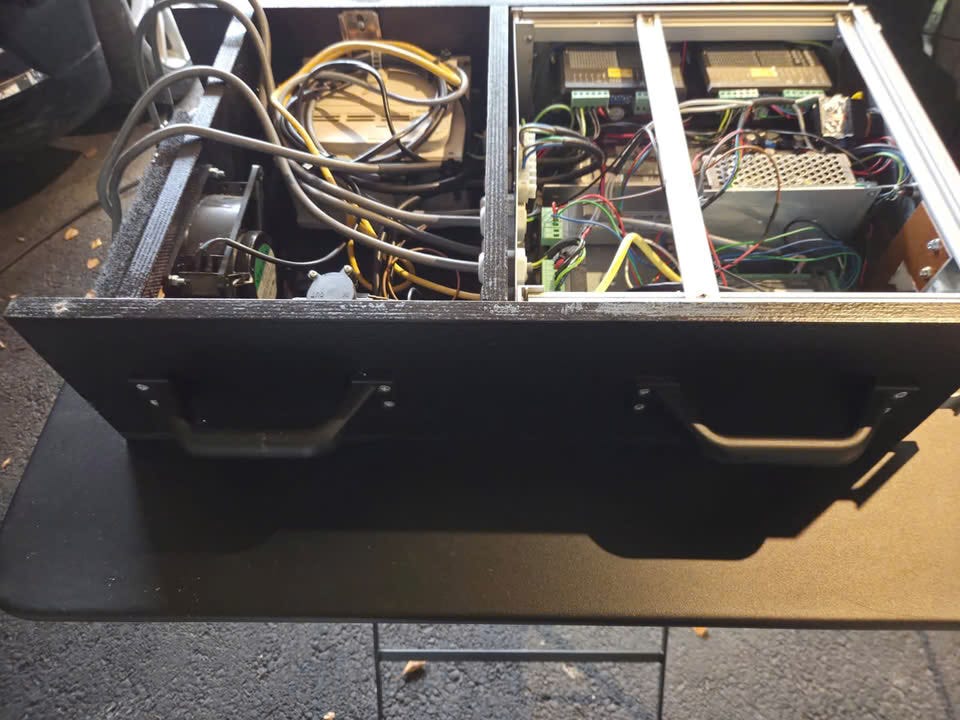

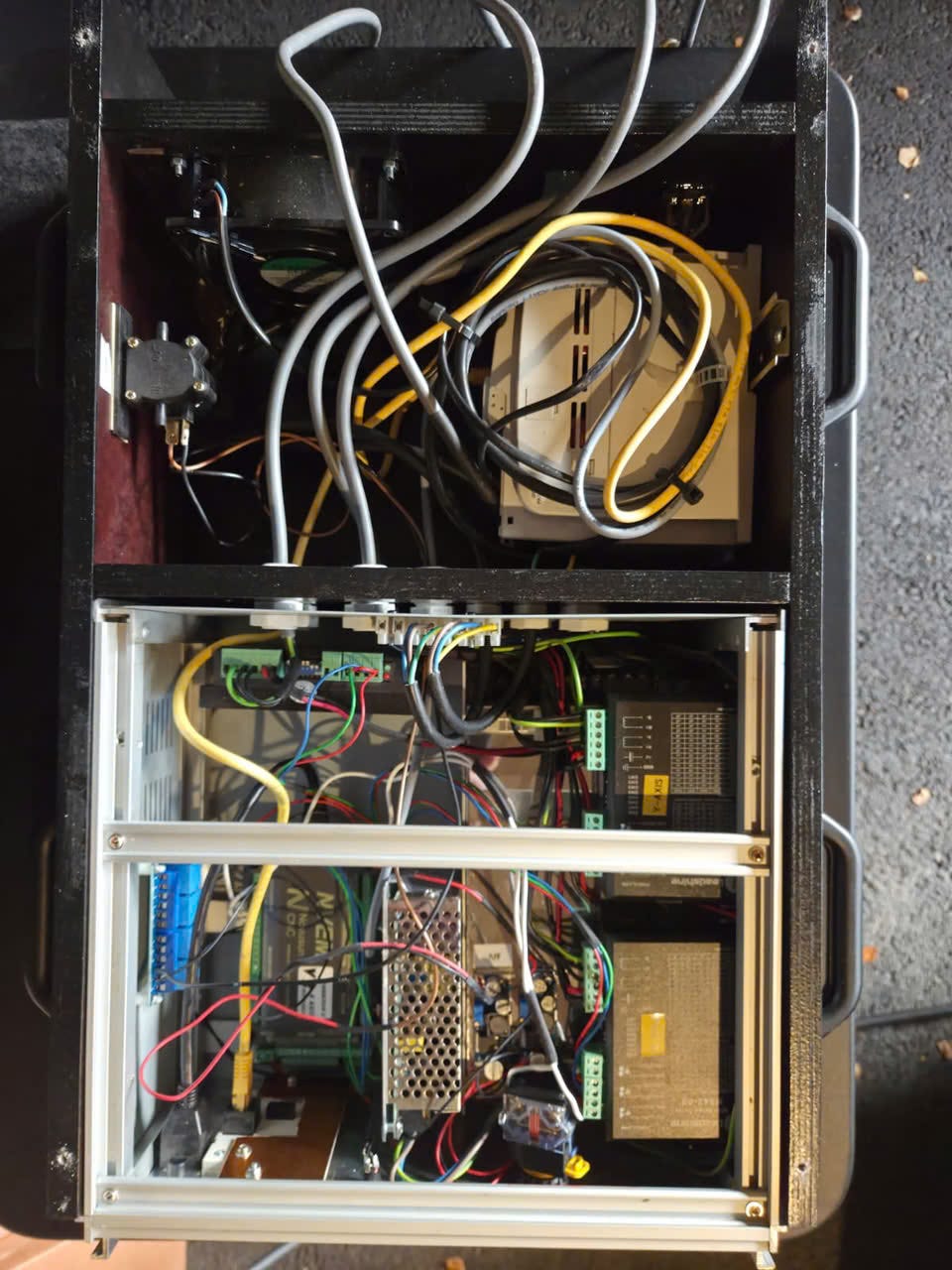

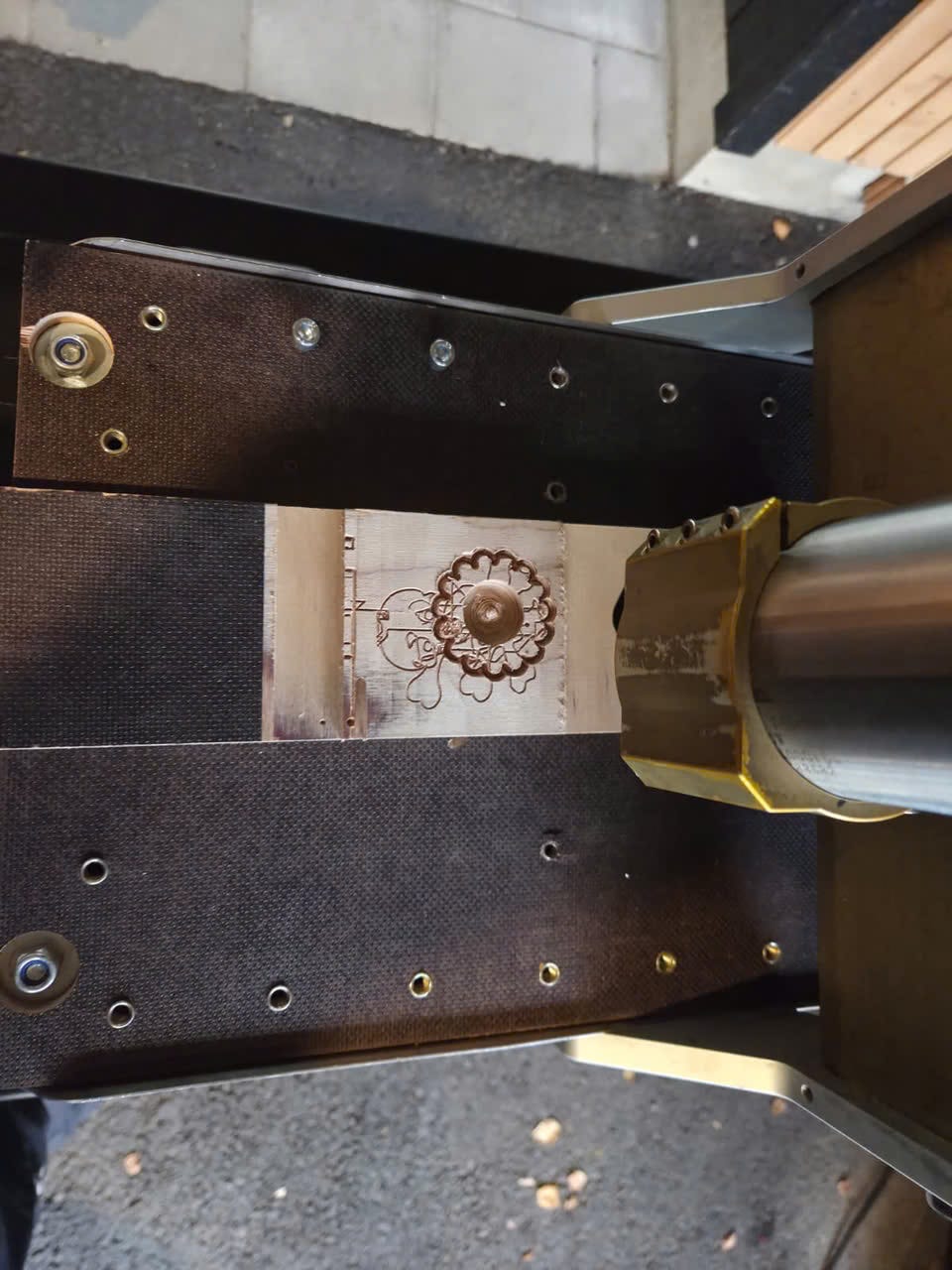

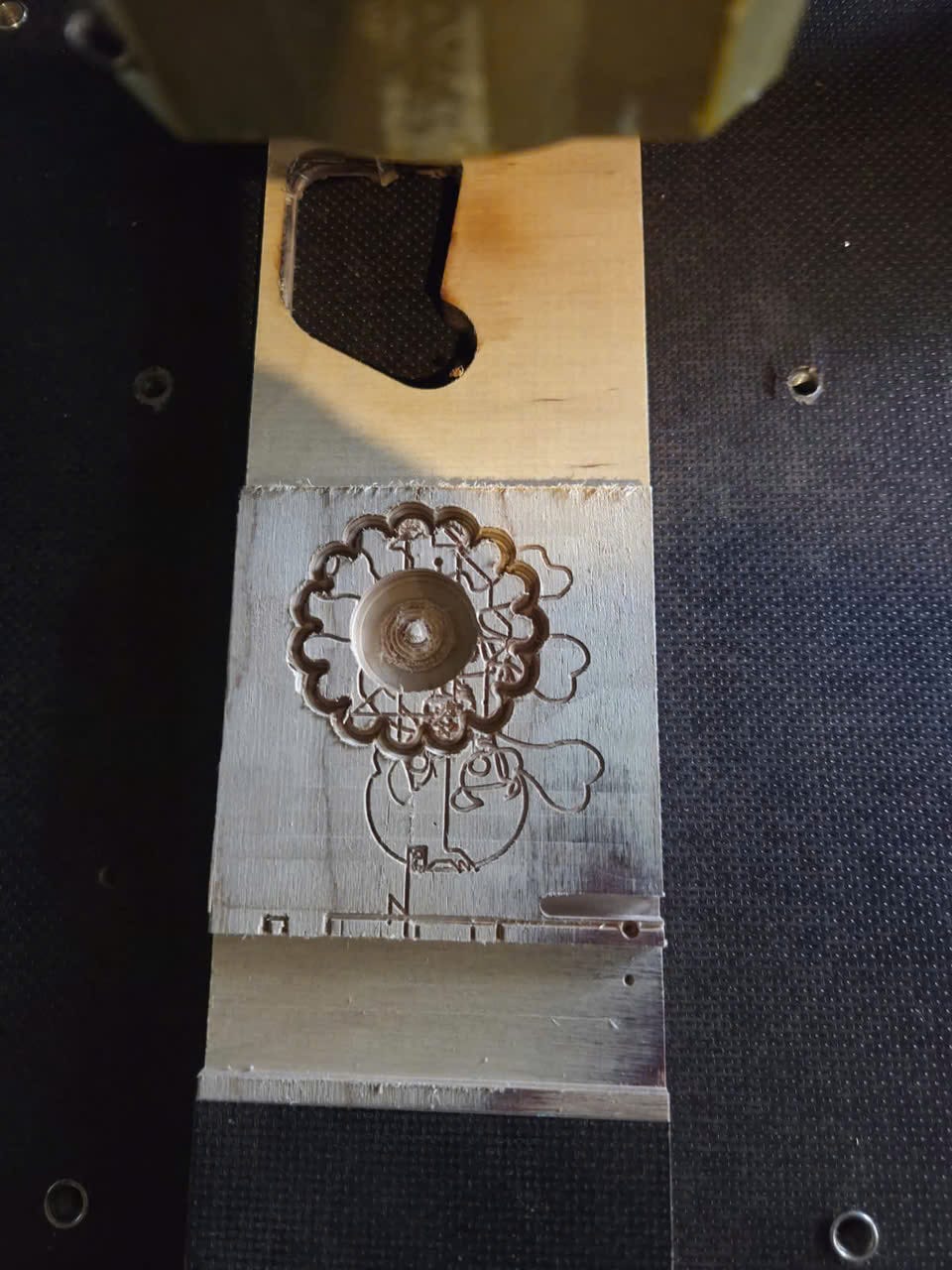

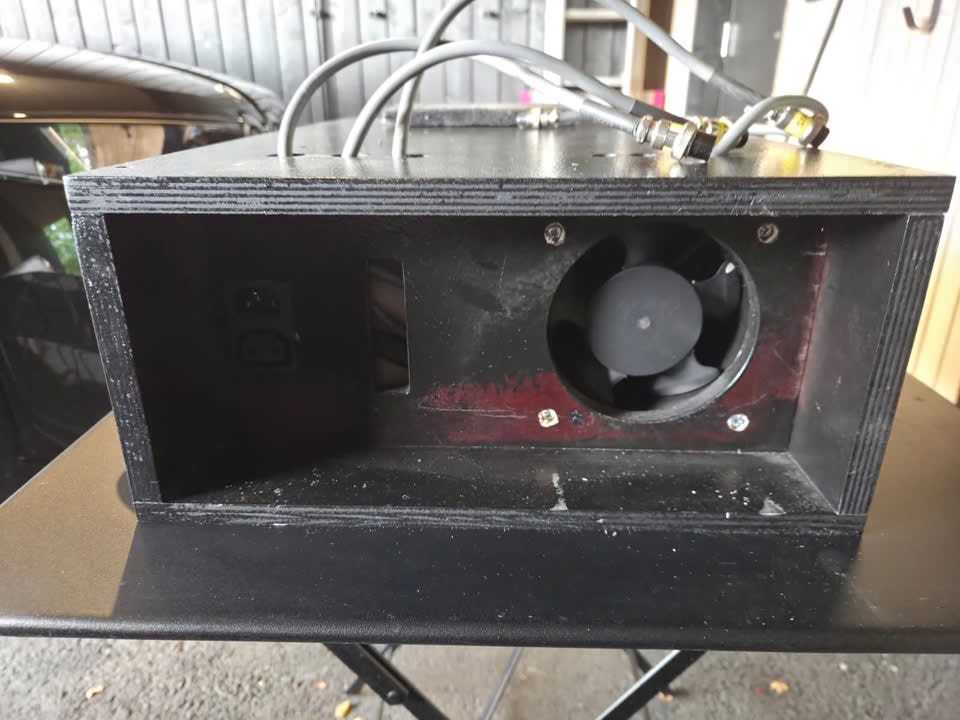

Ohjauselektroniikka on sijoitettu näppärään vaneriseen laatikkoon, jonka päälle itse CNC-kone voidaan nostaa. Kokonaisuus painaa ainakin 30 kg. Kone soveltuu puun, muovin ja pehmeiden metallien, kuten alumiinin, työstämiseen. CNC-koneen runko pn varsin jämerää tekoa.
Kone myydään projektina. Käyttöönotto edellyttää Mach3 asentamista ja asetusten määrittämistä sekä Ethernet-paneeliliittimen vaihtamista. Ennen varsinaista käyttöä koneeseen kannattaa rakentaa nestejäähdytys ja asentaa fyysiset rajakytkimet.
Varsin hyvä projekti harrastelijalle, joka etsii jämerää pientä CNC konetta kunnollisella mekaniikalla.
Nouto Oulusta, ei lähetystä.
